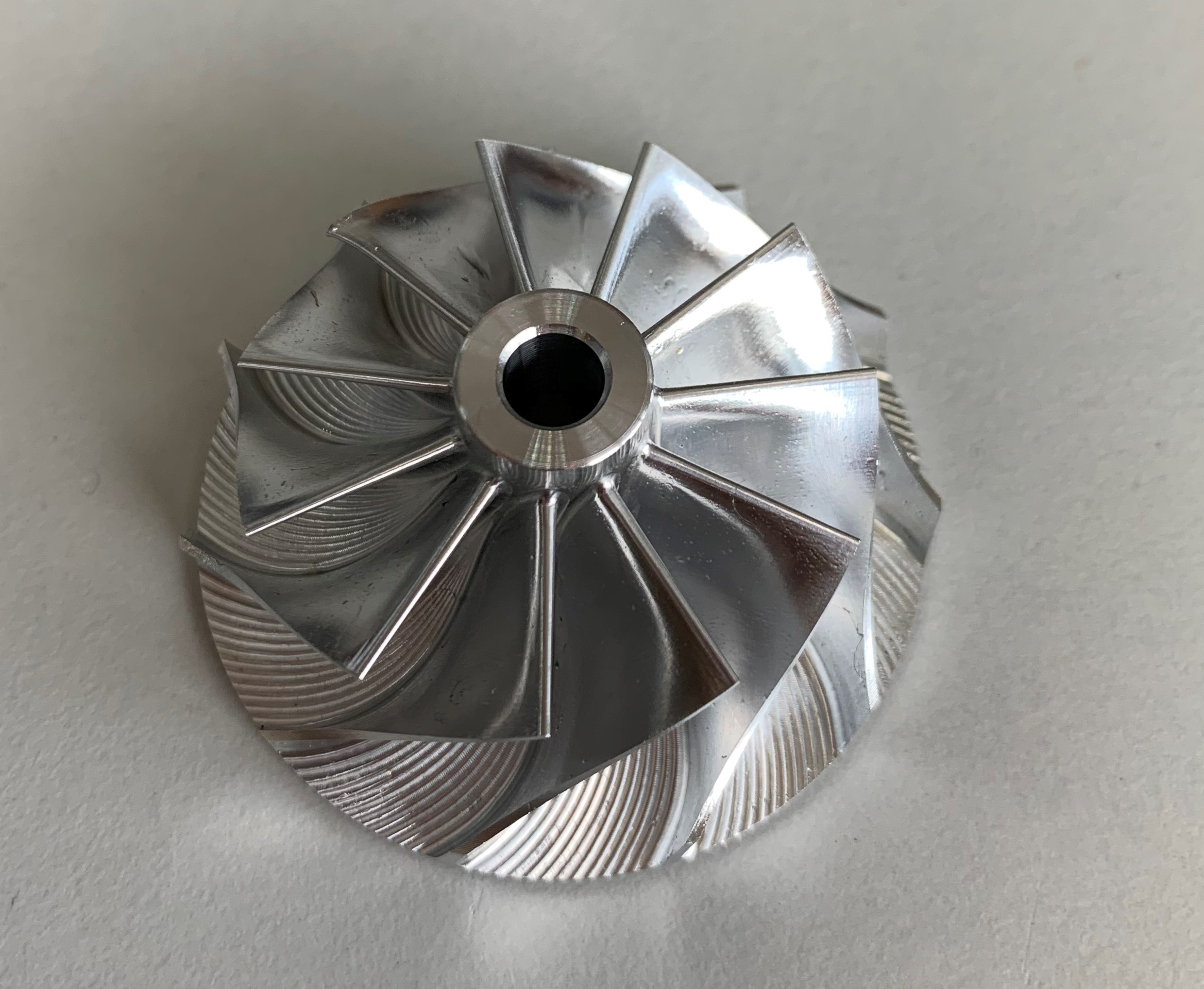

خواص آلیاژی برای پروانه های توربین آلومینیومی چه اهمیتی دارد؟

دینامیک سیال با دور در دقیقه بالا و سیکل های حرارتی شدید حاشیه صفر را برای خرابی مواد در توربوماشین ها باقی می گذارد. انتخاب آلیاژ آلومینیوم مناسب یک تصمیم کالایی نیست. در عوض، به عنوان یک حفاظت مهندسی حیاتی در برابر بازده فاجعه بار و ادعاهای گارانتی گران عمل می کند. شما نمی توانید به راحتی با این انتخاب رفتار کنید.

در حالی که تیتانیوم یا اینکونل بر مناطق با گرمای شدید غالب است، آلومینیوم استاندارد صنعتی برای مراحل خاص کمپرسور و کاربردهای سمت سرد باقی می ماند. مهندسان به طور مداوم آن را به دلیل نسبت قدرت به وزن برتر و اینرسی چرخشی کم منحصر به فرد آن انتخاب می کنند. این ویژگی‌ها مستقیماً بر سرعت پاسخ یک سیستم به متغیرهای ورودی تأثیر می‌گذارند.

ارزیابی پروانه توربین آلومینیومی نیازمند حرکت فراتر از مقاومت کششی اولیه است. شما باید محدودیت‌های خستگی در دمای بالا، ماشین‌کاری روزانه و مقاومت درازمدت در برابر خزش را به‌دقت بررسی کنید. در ادامه بخوانید تا دریابید که چگونه خواص مکانیکی را با واقعیت های عملیاتی دقیق ترمودینامیکی خود هماهنگ کنید.

خوراکی های کلیدی

• دمای عملیاتی آلیاژ را تعیین می کند: آلومینیوم ساختاری استاندارد به سرعت در بالای 150 درجه سانتیگراد تجزیه می شود. آلیاژهای تخصصی مانند 2618 برای حفظ حرارت بالا مورد نیاز هستند.

• بیلت در مقابل ریختگی حالت‌های شکست را تعیین می‌کند: آلیاژهای شمش آهنگری ساختار دانه‌ای برتر را برای اجزای توربین ماشین‌کاری شده سفارشی و با تنش بالا ارائه می‌کنند، در حالی که آلیاژهای ریخته‌گری (A356) برای تولید با تنش کمتر و حجم بالا مناسب هستند.

• قابلیت ماشینکاری بر تعادل تأثیر می گذارد: پایداری مواد در حین ماشینکاری CNC 5 محوره برای دستیابی به تعادل دقیق پروانه و جلوگیری از اعوجاج هندسی بسیار مهم است.

• تأیید اعتبار تأمین‌کننده اجباری است: تأمین منابع نیاز به تأیید گواهی‌های مواد، قابلیت‌های آزمایش غیرمخرب (NDT) و اندازه‌گیری مختصات تحمل محدود (CMM) دارد.

تأثیر تجاری انتخاب مواد در توربوماشین

تصمیمات مهندسی گرفته شده در سطح مواد مستقیماً بر سودآوری کلی کسب و کار تأثیر می گذارد. توربوماشین ها تحت محدودیت های فیزیکی شدید کار می کنند. در نتیجه، انتخاب یک آلیاژ پایین‌تر به‌طور اجتناب‌ناپذیر باعث خرابی‌های آبشاری می‌شود. این شکست ها عملکرد را به خطر می اندازد و بودجه های عملیاتی را از بین می برد.

ماتریس عملکرد در مقابل وزن

مواد سبک تر به طور ذاتی تاخیر توربو را کاهش می دهند. آنها پاسخ دریچه گاز و چابکی سیستم را با به حداقل رساندن جرم چرخشی بهبود می بخشند. زمانی که یک برنامه به زمان‌های اسپول‌آپ سریع نیاز دارد، کاهش ممان اینرسی به یک هدف مهندسی اولیه تبدیل می‌شود. با این حال، اولویت دادن به کاهش وزن بدون تأیید کامل قدرت خستگی، خطر زیادی ایجاد می کند. فشار دادن یک آلیاژ سبک وزن فراتر از محدودیت های ساختاری آن به طور معمول منجر به ترکیدن زودرس چرخ می شود. هنگامی که یک چرخ در 100000 RPM می ترکد، اغلب کل محفظه کمپرسور اطراف را از بین می برد و باعث خرابی فاجعه بار سیستم می شود.

هزینه کل کیفیت (TCQ)

تیم‌های تدارکات اغلب به دنبال صرفه‌جویی اولیه در قطعات آلومینیومی درجه پایین یا ریخته‌گری‌های پایین‌تر هستند. این پس انداز اولیه یک توهم است. آنها به سرعت توسط هزینه های پایین دستی شدید کیفیت پایین نفی می شوند. هنگامی که سازندگان از آلیاژهای ناپایدار استفاده می کنند، با زمان های تصحیح تعادل دینامیکی رو به رشد روبرو می شوند. عملیات ماشینکاری پیچیده 5 محوره زمانی که مواد نامرغوب از حد تحمل خارج می شوند، نرخ ضایعات زیادی ایجاد می کنند. علاوه بر این، خرابی های میدانی نیاز به تعویض گارانتی گران قیمت دارد و به شدت به اعتبار برند آسیب می رساند. سرمایه گذاری بر روی آلیاژهای هوافضای دارای گواهی و درجه بالا، این عیوب پرهزینه پایین دست را از بین می برد.

آستانه های عملیاتی

قبل از ارزیابی هر برگه داده مواد، تیم های مهندسی باید آستانه های عملیاتی را به وضوح تعریف کنند. شما باید حداکثر RPM پایدار و حداکثر دمای عملیاتی را تعیین کنید. یک اشتباه رایج شامل استفاده از مشخصات دمای محیط برای محیط های پویا است. به عنوان یک بررسی فرضی پایه، اگر دمای کاربرد محیط به طور مداوم از 250 درجه سانتی گراد بیشتر شود، آلومینیوم معمولاً با رد صلاحیت مواجه می شود. در این حالت‌های حرارتی بالا، یکپارچگی ساختار به سرعت کاهش می‌یابد و چرخش به سمت تیتانیوم یا سوپرآلیاژهای تخصصی را وادار می‌کند.

ابعاد ارزیابی هسته برای پروانه های آلومینیومی

ارزیابی تناسب مواد نیاز به تجزیه و تحلیل ترمودینامیکی و جنبشی دقیق دارد. مهندسان باید مفروضات ساختاری استاندارد را کنار بگذارند. چرخش با سرعت بالا تنش های پیچیده چند محوری را ایجاد می کند. برای پیش‌بینی نحوه رفتار یک ماده تحت این شرایط تنبیهی در طول هزاران ساعت، به داده‌های قوی نیاز دارید.

جدول: معیارهای ارزیابی مواد توربوماشینری

استحکام تسلیم در دمای بالا و مقاومت در برابر خزش

مشخصات دمای اتاق در طراحی توربوماشین ها بسیار گمراه کننده است. آلیاژی که در دمای 20 درجه سانتی گراد استحکام فوق العاده ای از خود نشان می دهد ممکن است در دمای 200 درجه سانتی گراد به شکل خطرناکی چکش خوار شود. شما باید ارزیابی کنید که چگونه آلیاژ در برابر تغییر شکل پلاستیک، که به عنوان خزش شناخته می شود، در هنگام قرار گرفتن در معرض تنش گریز از مرکز طولانی مدت مقاومت می کند. نیروهای گریز از مرکز به طور فعال نوک تیغه ها را به بیرون می کشند. اگر آلیاژ فاقد استحکام تسلیم در دمای بالا باشد، تیغه ها در طول زمان کشیده می شوند. این کشش به ناچار منجر به ساییدگی شدید محفظه و خرابی مکانیکی فوری می شود.

قدرت خستگی (منحنی SN)

اجزای توربوماشین آلات ضربه های شدید آیرودینامیکی و ارتعاشات هارمونیک را تحمل می کنند. ما استقامت یک ماده را با استفاده از منحنی SN ارزیابی می کنیم که دامنه تنش را در برابر تعداد چرخه های شکست ترسیم می کند. شما باید توانایی مواد را برای مقاومت در برابر میلیون‌ها رویداد بارگذاری چرخه‌ای تأیید کنید. بدون استحکام خستگی کافی، شکستگی‌های استرس میکروسکوپی از ریشه‌های تیغه شروع می‌شوند. هنگامی که این ریز ترک ها تشکیل می شوند، به سرعت تحت بارهای با RPM بالا منتشر می شوند تا زمانی که کل تیغه از هاب مرکزی جدا شود.

چگالی و اینرسی چرخشی

وزن مخصوص آلیاژ انتخابی شما اساساً بر راندمان آیرودینامیکی تأثیر می گذارد. یک ماده متراکم برای شتاب گرفتن به انرژی بیشتری نیاز دارد. برعکس، بهینه‌سازی چگالی باعث بهبود زمان قرقره شدن چرخ توربوشارژر می‌شود . مهندسان باید تعادل دقیقی ایجاد کنند. آلیاژ باید به اندازه کافی سبک بماند تا فوراً به جابجایی های دینامیکی سیال پاسخ دهد و در عین حال به اندازه کافی متراکم باشد که استحکام ساختاری را تحت فشار شدید آیرودینامیکی حفظ کند.

دسته های راه حل: شمش آهنگری در مقابل آلیاژهای ریخته گری

روش مورد استفاده برای تشکیل ماده خام ساختار دانه داخلی آن را دیکته می کند. این ریزساختار در نهایت محدودیت های مکانیکی محصول نهایی شما را مشخص می کند. قبل از پرداختن به هندسه‌های خاص، باید دسته‌بندی بنیادی مناسب را انتخاب کنید.

2618 آلومینیوم (جعلی/شمش)

این آلیاژ به عنوان معیار بی چون و چرای هوافضا و موتوراسپرت است. متالورژی ها 2618 را با استفاده از افزودنی های دقیق مس و منیزیم فرموله می کنند. این عناصر آلیاژی یک ماتریس ایجاد می کنند که استحکام استثنایی را در دماهای بالا حفظ می کند.

• پایداری حرارتی: خواص مکانیکی قوی را به خوبی بیش از 200 درجه سانتیگراد حفظ می کند، آستانه ای که در آن آلیاژهای استاندارد شکست می خورند.

• یکپارچگی ساختاری: فرآیند آهنگری ساختار دانه را تراز می کند و مقاومت برتر در برابر انتشار ترک ایجاد می کند.

• حالت استفاده ایده‌آل: به عنوان انتخاب نهایی برای برنامه‌های کاملاً ماشین‌کاری CNC و با کارایی بالا که نیاز به مصالحه ندارند، عمل می‌کند.

7075 آلومینیوم (جعلی/شمش)

مهندسان به دلیل استحکام کششی عظیم در دمای اتاق اغلب به سمت 7075 جذب می شوند. معمولاً در شرایط محیطی از فولاد ملایم عملکرد بهتری دارد. با این حال، این استحکام چشمگیر در دماهای بالاتر از صخره پایین می آید.

• ضعف حرارتی: روی به عنوان عنصر آلیاژی اولیه عمل می کند که باعث می شود ماتریس مواد به سرعت در بالای 100 درجه سانتی گراد تخریب شود.

• خطرات خستگی: کارکردن 7075 در مناطق با گرمای بالا عملاً تغییر شکل خزشی و شکست فاجعه‌بار ناگهانی را تضمین می‌کند.

• حالت استفاده ایده‌آل: برای انتقال سیال در دمای محیط یا مراحل فشرده‌سازی گاز سرد بسیار قابل استفاده است.

A356 / 354 آلومینیوم (ریخته گری)

آلیاژهای ریخته گری مبنایی را برای قطعات OEM تولید انبوه فراهم می کنند. ریخته گری ها آلومینیوم مذاب را در قالب ها می ریزند تا به سرعت شکل های نزدیک به شبکه ایجاد کنند. این رویکرد برای دوره های تولید انبوه بسیار مقرون به صرفه است.

• راندمان ساخت: ریخته‌گری شکل‌گیری هندسه پیچیده عالی را بدون زمان‌های چرخه گسترده آسیاب بیلت ارائه می‌دهد.

• عیوب ریزساختاری: فرآیند ریخته گری فاقد ساختار دانه ای متراکم و قابل پیش بینی بیلت آهنگری است.

• خطرات تخلخل: با سرد شدن فلز مذاب، حفره های میکروسکوپی ایجاد می شود. این تخلخل ذاتی باعث می شود که یک پروانه آلومینیومی ریخته گری مستعد خرابی خستگی تحت بارگذاری تهاجمی باشد.

خطرات پیاده سازی: تحمل ماشینکاری و تعادل پروانه

حتی قوی ترین آلیاژ هوافضا در صورت پردازش نادرست می تواند از کار بیفتد. تبدیل یک بلوک خام فلزی به یک دستگاه آیرودینامیکی با دقت بالا مستلزم بررسی خطرات شدید تولید است. شما باید محیط ماشینکاری را کنترل کنید تا خواص مکانیکی ذاتی مواد حفظ شود.

استرس و اعوجاج پسماند

بیلت های آهنگری ذاتاً تنش های باقیمانده به دام افتاده در طول فرآیند تولید را ذخیره می کنند. برداشتن حجم زیادی از مواد از بیلت در حین ماشینکاری می تواند به طور ناگهانی این تنش های داخلی را از بین ببرد. هنگامی که این اتفاق می افتد، تیغه های جدار نازک تمایل به تاب برداشتن از تحمل دارند. برای جلوگیری از اعوجاج هندسی، تولیدکنندگان باید از مواد برودتی یا بدون استرس (مانند مزاج T6511) استفاده کنند. اگر تیغه‌ای حتی کسری از میلی‌متر منحرف شود، مشخصات آیرودینامیکی با دقت مهندسی شده را از بین می‌برد.

سایش ابزار و پایان سطح

آلومینیوم به طور کلی ماشینکاری آسان در نظر گرفته می شود. با این حال، درجه های خاص هوافضا چالش های منحصر به فردی را ایجاد می کند. آلیاژهای با مس بالا می توانند به طور مشخص "صمغی" باشند و باعث چسبیدن مواد به ابزار برش شوند. سایر آلیاژها حاوی ذرات سیلیکون ساینده هستند که به سرعت لبه های ابزار را تخریب می کنند. پوشش ضعیف سطح به عنوان یک آسیب جدی عمل می کند. با ایجاد لایه های مرزی آشفته، کارایی آیرودینامیکی را به شدت کاهش می دهد. بدتر از آن، علائم ماشینکاری ناهموار، افزایش دهنده های استرس میکروسکوپی را معرفی می کنند و نقطه شروع کاملی برای ترک های خستگی ایجاد می کنند.

الزامات تعادل پویا

پایداری چرخشی طول عمر توربوماشین را مشخص می کند. یک جزء توربین ماشینکاری شده باید دارای چگالی مواد کاملاً یکنواخت باشد. هر گونه انحراف باعث ایجاد لرزش شدید در سرعت های بالا می شود. حفره‌های موجود در مواد ریخته‌گری شده یا حذف ناهموار ذخایر در حین ماشین‌کاری بیلت، عدم تعادل وزنی ذاتی ایجاد می‌کند. اپراتورها باید این موارد را از طریق بالانس کردن کاهشی، خرد کردن فیزیکی مواد از توپی یا صفحه پشتی تصحیح کنند. متأسفانه، بالانس کاهشی تهاجمی ضخامت مقطع بحرانی را حذف می کند. این فرآیند می تواند به شدت یکپارچگی ساختاری هاب را به خطر بیندازد و دقیقاً در جایی که شما به استحکام بیشتری نیاز دارید باعث خرابی شود. دستیابی به کامل تعادل پروانه با حداقل حذف مواد نیاز به اجرای بی عیب و نقص CNC دارد.

مراحل بعدی منطق و تدارکات فهرست کوتاه

انتقال از تئوری به تولید نیازمند یک استراتژی تدارکات منظم است. شما باید انتخاب مواد خود را با حجم تولید و قابلیت های فنی واقعی تامین کننده خود هماهنگ کنید.

1. مطابقت مواد با حجم تولید: پیش‌فرض شمش 2618 یا 7075 ماشین‌کاری شده 5 محوره برای نمونه‌سازی، اجراهای کم‌حجم یا سطوح با کارایی فوق‌العاده. ماشینکاری بیلت از هزینه های گران ابزار جلوگیری می کند و امکان تکرار سریع طراحی را فراهم می کند. شما باید هزینه های ابزار ریخته گری را فقط برای طرح های اثبات شده و نهایی شده بیش از 1000 واحد سالانه ارزیابی کنید.

2. بررسی قابلیت‌های ماشین‌کاری شریک: مطمئن شوید که شریک CNC شما از فرز 5 محوره واقعی استفاده می‌کند. برخی از مغازه ها به ماشین کاری 3+2 متکی هستند که ابزار را مجبور به توقف و تغییر مکان می کند. این تغییر موقعیت اغلب خطاهای نمایه سازی بین بخش های تیغه را معرفی می کند و تداوم آیرودینامیکی را از بین می برد. حرکت همزمان 5 محوره، مسیرهای سیال و پیوسته ابزار را برای سطوح بی عیب و نقص تیغه تضمین می کند.

3. قابلیت ردیابی تقاضا: هرگز مواد تایید نشده را نپذیرید. از شرکای تولیدی خود به گواهینامه های AS9100 یا ISO 9001 نیاز دارید. برای تضمین اصالت آلیاژ، قابلیت ردیابی مقدار گرمای مواد خام را تقاضا کنید. علاوه بر این، بر روی گزارش های بازرسی مستند شده دستگاه اندازه گیری مختصات (CMM) اصرار کنید تا تأیید کند که دقت مشخصات تیغه نهایی کاملاً با مدل CAD شما مطابقت دارد.

پایان

تهیه یک پروانه آلومینیومی کارآمد مستلزم همراستایی دقیق خواص مکانیکی با واقعیت های خاص ترمودینامیکی برنامه شما است. باید به مقاومت تسلیم در دمای بالا و مقاومت در برابر خستگی در چرخه بالا توجه ویژه ای داشته باشید. نادیده گرفتن این متغیرها مستقیماً منجر به خرابی فاجعه بار سیستم می شود.

تنها تکیه بر برگه‌های داده اولیه مواد با دمای اتاق به شدت ناکافی است. شما باید عمیقاً بر روی نوارهای دمای عملیاتی، تفاوت‌های ساختار دانه‌های خاص بین انواع ریخته‌گری و آهنگری، و سختی فرآیند ماشین‌کاری انتخابی تمرکز کنید. کنترل کیفیت در طول فرز CNC در نهایت ایمنی چرخشی را دیکته می کند.

به عنوان یک گام مهم بعدی، با یک شریک تخصصی توربوماشین CNC مشورت کنید. از آن ها بخواهید تحلیل جامع المان محدود (FEA) را بر روی مدل های CAD شما اجرا کنند. قبل از نهایی کردن لایحه مواد، طرح های خود را در برابر خواص آلیاژی خاص و با دمای بالا آزمایش کنید. این مرحله فعال، عملکرد میدانی قابل اعتماد را تضمین می کند.

پرسش

س: حداکثر دمای کار برای پروانه توربین آلومینیومی چقدر است؟

A: آلیاژهای آلومینیوم ساختاری استاندارد به سرعت در حدود 150 درجه سانتیگراد (300 درجه فارنهایت) تجزیه می شوند. گریدهای تخصصی هوافضا مانند 2618 بسته به بار گریز از مرکز اعمال شده می توانند تا دمای 200-230 درجه سانتی گراد (400-450 درجه فارنهایت) به طور قابل اعتماد عمل کنند. اگر کاربرد شما دمایی فراتر از این آستانه را حفظ کند، مهندسان باید به تیتانیوم یا آلیاژهای فولادی تخصصی روی آورند.

س: چرا برای چرخ های توربوشارژر با کارایی بالا، آلومینیوم بیلت بر ریخته گری ترجیح داده می شود؟

A: آلومینیوم بیلت فورج دارای ساختار دانه ای بسیار متراکم و تراز است. کاملاً عاری از تخلخل میکروسکوپی ذاتی در فرآیند ریخته‌گری است. این یکپارچگی ساختاری به مهندسان این امکان را می‌دهد تا پروفیل‌های تیغه‌ای نازک‌تر و آئرودینامیکی تهاجمی‌تر را طراحی کنند که قادر به مقاومت در برابر نیروهای گریز از مرکز به طور نمایی بدون شکستگی هستند.

س: انتخاب آلیاژ آلومینیوم چگونه بر تعادل پروانه تأثیر می گذارد؟

الف: آلیاژهایی که تحمل ابعادی کمتری را در حین ماشینکاری حفظ می کنند، معمولاً دارای چگالی داخلی بسیار یکنواخت هستند. این مواد پایدار به برش های اصلاح وزن بسیار کمتری در طول مرحله تعادل دینامیکی نهایی نیاز دارند. به حداقل رساندن برش های متعادل کننده کاهشی، ضخامت ساختاری با دقت مهندسی شده هاب مرکزی را حفظ می کند.
