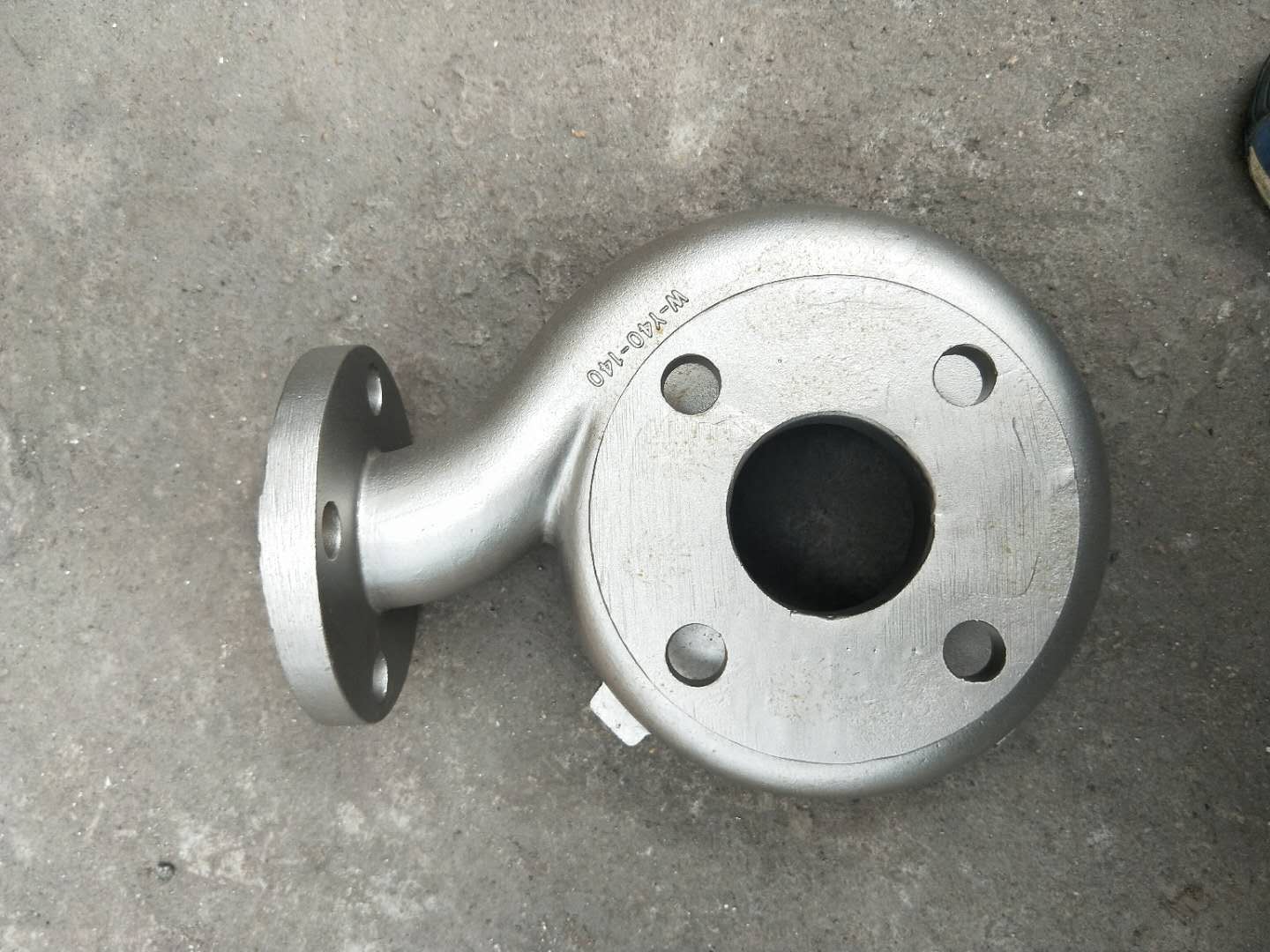

در محفظه های پمپ سرمایه گذاری چه چیزی را باید بررسی کنید؟

ریخته‌گری سرمایه‌گذاری شکل‌های نزدیک به شبکه برتر را برای سیستم‌های پیچیده حمل سیال ایجاد می‌کند. ریخته گری ها از این فرآیند پیشرفته برای شکل دادن کارآمد قطعات صنعتی بسیار پیچیده استفاده می کنند. با این حال، نقص های جزئی ریخته گری در مخازن نگهدارنده فشار، خطرات جدی ایجاد می کند. آنها اغلب باعث خرابی های فاجعه بار در میدان می شوند. آنها خطرات ایمنی قابل توجهی ایجاد می کنند و باعث خرابی عملیات گران قیمت می شوند.

خریداران اغلب شرکای تولید را به طور دقیق بر اساس هزینه واحد ارزیابی می کنند. ممکن است به طور تصادفی پروتکل های دقیق تضمین کیفیت لازم برای برنامه های کاربردی با کارایی بالا را نادیده بگیرید. این فوکوس باریک قابلیت اطمینان را زمانی که قطعات با استرس هیدرولیکی شدید مواجه می شوند، به خطر می اندازد. تیم های مهندسی شما به اطمینان کامل در هر جزء نیاز دارند.

این مقاله یک چارچوب ارزیابی ساختاریافته و مبتنی بر شواهد ارائه می‌کند. مدیران و مهندسان تدارکات دقیقاً چگونگی ارزیابی استانداردهای بازرسی تامین کننده را کشف خواهند کرد. شما یاد خواهید گرفت که یکپارچگی سازه را قبل از تأیید اجرای تولید در مقیاس کامل تأیید کنید. ما بررسی های سطحی، اعتبارسنجی ابعادی و پروتکل های آزمایش غیر مخرب ضروری را پوشش می دهیم. دقت مناسب عملکرد قابل اعتماد پمپ را در میدان تضمین می کند.

خوراکی های کلیدی

• ضخامت یکنواخت دیوار مسکن برای حفظ درجه بندی فشار و جلوگیری از خستگی موضعی غیر قابل مذاکره است.

• بررسی‌های سطحی و ابعادی (CMM) باید با تست‌های غیر مخرب (NDT) جفت شوند تا تخلخل داخلی پنهان را آشکار کنند.

• صدور گواهینامه مواد از طریق طیف سنجی انطباق شیمیایی با استانداردهای سختگیرانه صنعت (مانند ASTM، ASME) را تضمین می کند.

• قابلیت های آزمایش داخلی یک کارخانه ریخته گری نشانگر مستقیم توانایی آن ها در مقیاس سازی قابل اعتماد تولید است.

هزینه واقعی خرابی در قطعات پمپ و شیر

هنگامی که محفظه پمپ در معرض خطر به میدان می رسد، خرابی های عملیاتی به سرعت اتفاق می افتد. نشت سیال خطرات زیست محیطی فوری در کارخانه های شیمیایی ایجاد می کند. ممکن است در طول عملیات انتقال سیال بحرانی، افت فشار شدید را تجربه کنید. آلودگی متقاطع، کل دسته‌ای از داروها یا مواد شیمیایی حساس را خراب می‌کند. در نهایت، خرابی‌های سیستمی کل تأسیسات پردازش را تعطیل کردند. این اختلالات به اعتبار برند لطمه می زند و تولید را به طور کامل متوقف می کند.

ریخته گری ها به دلایل خوب از فرآیند ریخته گری سرمایه گذاری حمایت می کنند. این نیاز به ماشینکاری ثانویه را به میزان قابل توجهی به حداقل می رساند. در هندسه های پیچیده داخلی، پوشش های سطحی عالی را به همراه دارد. با این حال، این فرآیند در برابر نقص های فیزیکی ذاتی آسیب پذیر است. انقباض به طور طبیعی با سرد شدن فلز مایع به حالت جامد رخ می دهد. تخلخل گاز گاهی حفره های هوا را در داخل دیوارهای جامد کننده به دام می اندازد. هنگامی که ذرات سرامیکی خارجی وارد قالب می شوند، عیوب داخل شدن رخ می دهد.

تامین کنندگان قابل اعتماد به طور جامع به تضمین کیفیت می پردازند. آنها هرگز بازرسی را به عنوان یک بررسی نهایی ساده تلقی نمی کنند. در عوض، آنها آزمایش های دقیق را در کل چرخه تولید ادغام می کنند. ارزیابی در مرحله اولیه ایجاد الگوی مومی شروع می شود. در مرحله نهایی انجماد فلز با دقت ادامه می یابد. شما باید این رویکرد یکپارچه را از ریخته گری انتخابی خود بخواهید.

بازرسی بصری و سطحی: مبنایی برای هر نوع ریخته گری محفظه پمپ

زبری سطح به شدت بر عملکرد کلی پمپ تأثیر می گذارد. راندمان هیدرولیک زمانی که سیال با دیواره های داخلی ناهموار روبرو می شود کاهش می یابد. پرداخت های ضعیف سطح نیز سطوح مهم جفت گیری و آب بندی را به خطر می اندازد. اورینگ ها و واشرها نمی توانند فشرده سازی مناسب را در برابر فلز ناهموار حفظ کنند. برای ریخته گری سرمایه گذاری معمولی، مهندسان انتظار دارند Ra (میانگین زبری) بین 3.2 تا 6.3 میکرومتر باشد. شما باید این مقادیر را با استفاده از پروفیلومترهای کالیبره شده تأیید کنید.

بازرسی بصری خطاهای تولیدی آشکار را در اوایل فرآیند تشخیص می دهد. بازرسان آموزش دیده باید به دقت به دنبال چند پرچم قرمز خاص باشند. درب های سرد به صورت خطوط قابل مشاهده ای ظاهر می شوند که در آن دو جریان فلزی به طور کامل با هم ترکیب نمی شوند. اشک های داغ به صورت ترک های کوچکی که در طول انقباض فلز ایجاد می شوند، ظاهر می شوند. گودال های سطحی به نظر می رسد مانند دهانه های کوچک ناشی از خروج گاز. اجزای پوسته سرامیکی به صورت لکه های سفیدی که بطور سرسختانه در سطح فلز جاسازی شده اند ظاهر می شوند.

بازرسی با چشم غیرمسلح به ناچار نقص های سطح میکروسکوپی را از دست می دهد. ریخته گری باید از تست نفوذ مایع (PT) برای اجزای حیاتی استفاده کند. تکنسین ها یک رنگ قرمز بسیار قابل مشاهده را روی قسمت ماشین کاری شده اعمال می کنند. مایع به آرامی به عیوب شکستن سطح میکروسکوپی نفوذ می کند. سپس یک محلول توسعه دهنده رنگ به دام افتاده را بیرون می کشد. این ترک های پنهان را قبل از اینکه باعث نشت فاجعه آمیز شوند، آشکار می کند.

بررسی تلورانس های ابعادی و ضخامت دیوار مسکن

تأیید دستگاه اندازه‌گیری مختصات (CMM) داده‌های ابعادی ضروری را فراهم می‌کند. CMM های مدرن با استفاده از پروب های لمسی بسیار دقیق، هندسه های پیچیده را ترسیم می کنند. شما به گزارش های دقیق CMM برای تمام ابعاد جفت گیری حیاتی نیاز دارید. اتصال یاتاقان ها برای جلوگیری از لرزش مکانیکی به تلرانس های بسیار محکم نیاز دارد. ترازهای فلنج باید کاملاً صاف باقی بمانند تا از مهر و موم محکم سیستم اطمینان حاصل شود. هم‌مرکز بودن نشان می‌دهد که پروانه‌ها چگونه به آرامی در داخل محفظه اصلی بچرخند.

ضخامت یکنواخت دیوار مسکن یکپارچگی سازه را تحت فشار شدید هیدرواستاتیک حفظ می کند. کاربردهای پرفشار، بخش های نازک را به شدت در طول زمان تنبیه می کنند. تغییرات هسته گاهی اوقات در طول فرآیند ریختن تهاجمی اتفاق می افتد. این جابجایی باعث نازک شدن موضعی خطرناک در داخل حفره حلزونی می شود. لکه های فلزی نازک به راحتی پاره می شوند زمانی که سیستم ها فشار ناگهانی را تجربه می کنند.

خریداران باید انتظارات پایه روشنی برای تلورانس ریخته گری ایجاد کنند. تلورانس های خطی استاندارد معمولاً از دستورالعمل های استاندارد ISO 8062 پیروی می کنند. هندسه های پیچیده داخلی توجه مهندسی خاصی را می طلبد. ولوت ها و کانال های سیال اغلب کمی از تحمل خارجی استاندارد متفاوت است. شما باید این الزامات منحصر به فرد را به وضوح در نقشه های تولیدی مستند کنید.

جدول 1: استانداردهای استاندارد تحمل خطی مشترک (ISO 8062)

یکپارچگی داخلی: NDT برای یک قطعه پمپ ریخته گری سرمایه گذاری

بررسی سطحی هرگز ایمنی کامل قطعه را تضمین نمی کند. عیوب داخلی به طور معمول باعث نشت مخازن تحت فشار به طور غیرمنتظره در سرویس می شود. تخلخل انقباضی شبکه های اسفنج مانند میکروسکوپی را در اعماق فلز ایجاد می کند. حفره های گاز حفره های توخالی خطرناکی را در زیر سطح جامد تشکیل می دهند. این عیوب پنهان به شدت ظرفیت ساختاری قطعه را تضعیف می کند.

تست رادیوگرافی (اشعه ایکس) استاندارد طلایی برای تایید استحکام است. اشعه ایکس با انرژی بالا به فلز جامد نفوذ می کند تا ناهنجاری های ریخته گری داخلی را آشکار کند. شما باید بازرسی اشعه ایکس را برای مناطق انتقالی با استرس بالا الزامی کنید. مناطقی که دیوارهای ضخیم و نازک به هم می رسند به ویژه در برابر انقباض آسیب پذیر هستند. رادیوگرافی ها اثبات بصری دائمی سلامت داخلی را ارائه می دهند.

تست اولتراسونیک (UT) یک روش بازرسی جایگزین یا مکمل عالی ارائه می دهد. امواج صوتی با فرکانس بالا از فلز عبور می کنند تا ناهنجاری های زیرسطحی را تشخیص دهند. UT همچنین ضخامت دیوار را به صورت غیر مخرب از بیرون اندازه گیری می کند. این امر ثبات هسته را پس از اتمام کل فرآیند ریخته گری تایید می کند.

ما باید پوشش بازرسی کامل را در برابر خطرات عملیاتی بالقوه متعادل کنیم. پوشش جامع 100% NDT قیمت تولید واحد را به میزان قابل توجهی افزایش می دهد. ممکن است برای پمپ های آب کم فشار نیازی به پوشش کامل نداشته باشید. با این حال، NDT دقیق برای پمپ های شیمیایی خطرناک کاملاً اجباری است. کاربردهای فشار بالا برای جلوگیری از خرابی‌های فاجعه‌بار ساختاری، نیاز به اطمینان داخلی مطلق دارند.

تأیید مواد و انطباق متالورژیکی

ترکیب شیمیایی مستقیماً مقاومت در برابر خوردگی و استحکام مکانیکی کلی را تعیین می کند. ریخته گری به شدت به طیف سنجی انتشار نوری (OES) متکی هستند. تکنسین ها یک نمونه فلزی کوچک را برای تجزیه و تحلیل ترکیب شیمیایی دقیق آن جرقه می زنند. این تضمین می کند که مذاب آلیاژ با نیازهای مهندسی خاص شما مطابقت دارد. رعایت دقیق مواد برای فولاد ضد زنگ 316، آلیاژهای دوبلکس یا فولاد کربنی بسیار مهم است.

تست خواص مکانیکی انتظارات عملکرد فیزیکی شما را تایید می کند. شما باید میله های آزمایشی را که دقیقاً از همان قطعه گرمایی ریخته می شوند درخواست کنید. این میله‌ها تحت آزمایش‌های مخرب شدید در یک آزمایشگاه کنترل‌شده قرار می‌گیرند. تکنسین ها استحکام کششی نهایی را برای شناسایی نقاط شکست اندازه گیری می کنند. آنها قدرت تسلیم را برای رعایت محدودیت های تغییر شکل پلاستیک آزمایش می کنند. آزمایش‌های کشیدگی تأیید می‌کنند که فلز انعطاف‌پذیری لازم را تحت تنش حفظ می‌کند.

گواهینامه ها مسیر کاغذی حیاتی را برای خریداران سخت کوش فراهم می کند. قبل از صدور مجوز برای حمل و نقل، باید گزارشات آزمایش آسیاب تایید شده (MTRs) را درخواست کنید. این اسناد پایبندی به استانداردهای سختگیرانه صنعت ASTM یا ASME را ثابت می کند. قابلیت ردیابی کامل گرما تضمین می‌کند که بتوانید هر دسته را با دقت ردیابی کنید. اگر چندین سال بعد مشکلات میدانی ایجاد شود، این از شما محافظت می کند.

اشتباهات رایج در فرآیند تأیید مواد عبارتند از:

• پذیرش گواهینامه های مواد عمومی به جای گزارش های آزمایش گرما خاص.

• آزمایش میله های فلزی ریخته شده از ملاقه ای کاملاً متفاوت نسبت به دسته تولید.

• نادیده گرفتن تغییرات سختی موضعی پس از فرآیندهای عملیات حرارتی پس از ریختگی.

• عدم تأیید تاریخ کالیبراسیون تجهیزات طیف سنجی ریخته گری.

فهرست کوتاه تامین کنندگان بر اساس بازرسی قطعات پمپ

قابلیت های بازرسی کامل، ریخته گری های نخبه را از تامین کنندگان متوسط ​​جدا می کند. در مرحله ارزیابی اولیه به یک چارچوب ارزیابی ساختاریافته نیاز دارید. از شرکای احتمالی به طور گسترده در مورد آزمایشگاه های QA داخلی آنها سؤال کنید. تعیین کنید که آیا آنها NDT حیاتی را به تسهیلات شخص ثالث خارجی برون سپاری می کنند یا خیر. آزمایش داخلی معمولاً کنترل فرآیند بهتر و حلقه‌های بازخورد سریع‌تر را نشان می‌دهد.

سیستم های مدیریت کیفیت، نشانگرهای اعتماد پایه اساسی را ارائه می دهند. به دنبال گواهینامه های ISO 9001 فعال به عنوان حداقل استاندارد غیر قابل مذاکره باشید. کاربردهای فشار بالا مستلزم رعایت دقیق دستورالعمل تجهیزات فشار (PED) است. پروژه های نفت و گاز نیازمند گواهینامه های سختگیرانه API هستند. این اعتبارنامه ها ثابت می کند که ریخته گری محیط های تولیدی بسیار تنظیم شده را درک می کند.

مرحله نمونه سازی به عنوان حفاظت نهایی شما قبل از تعهدات حجم عمل می کند. شما باید فوراً گزارش های جامع اولین مقاله بازرسی (FAI) را درخواست کنید. این گزارش ها باید شامل طرح بندی ابعادی کامل و تمام داده های NDT باشد. هرگز تولید حجم را بدون بررسی کامل این اسناد مهم تایید نکنید.

این مراحل ارزیابی نمونه سازی را دنبال کنید:

1. تمام نقاط بازرسی بحرانی را به وضوح در نقشه مهندسی اولیه تعریف کنید.

2. گزارش FAI را به طور خاص برای ابعاد خارج از تحمل بررسی کنید.

3. اسکن های اولیه با اشعه ایکس را برای هر گونه نقص سیستمیک یا تغذیه تجزیه و تحلیل کنید.

4. مجوز تولید آزمایشی فقط پس از تأیید انطباق کامل اجرا می شود.

پایان

بازرسی دقیق تنها راه قابل اعتماد برای تایید یکپارچگی سازه باقی می ماند. هنگام استقرار سیستم‌های انتقال سیال صنعتی، نمی‌توانید آزمایش کامل را به خطر بیاندازید. حفره های داخلی و عیوب سطحی پنهان در نهایت باعث خرابی عملیات می شوند. بررسی مناسب مواد تضمین می کند که محفظه در برابر محیط های بسیار خورنده به طور ایمن مقاومت می کند.

تامین کنندگان فعلی خود را حسابرسی کنید تا قابلیت های آزمایش غیر مخرب آنها را امروز بررسی کنید. برای ارسال‌های ریخته‌گری اخیر خود، گزارش‌های آزمایش آسیاب به‌روزرسانی شده را درخواست کنید. برای مشاوره در مورد ساخت قطعات با انطباق بالا با شرکای مهندسی خود تماس بگیرید. اطمینان حاصل کنید که هر قطعه با استانداردهای عملکرد دقیق شما قبل از نصب نهایی فیلد مطابقت دارد.

پرسش

س: تحمل استاندارد برای محفظه های پمپ سرمایه گذاری چیست؟

پاسخ: تلورانس های خطی استاندارد معمولاً از دستورالعمل های ISO 8062 پیروی می کنند. اکثر تاسیسات ریخته گری سرمایه گذاری به راحتی به درجه های تحمل CT5 تا CT7 می رسند. هندسه های پیچیده بسته به نرخ انقباض فلز ممکن است تغییرات جزئی را تجربه کنند. با این حال، مهندسان می‌توانند با استفاده از ماشین‌کاری CNC پس از ریختگی روی سطوح جفت‌گیری حیاتی، به تحمل‌های بسیار سخت‌تر دست یابند.

س: آیا هر ریخته گری پمپ نیاز به بازرسی اشعه ایکس دارد؟

پاسخ: خیر، هر بخش نیاز به آزمایش 100٪ رادیوگرافی ندارد. ما اشعه ایکس را برای کاربردهای مایعات بحرانی، فشار بالا یا سمی به شدت توصیه می کنیم. این سناریوها خطرات ایمنی بسیار زیادی را به همراه دارند. برای پمپ های آب غیر بحرانی، ریخته گری ها اغلب به نمونه گیری آماری متکی هستند. این رویکرد زمان تولید را با ریسک های عملیاتی قابل قبول به طور موثر متعادل می کند.

س: چگونه یک ریخته گری از ضخامت دیواره خانه در هنگام ریخته گری اطمینان می دهد؟

A: ریخته گری ها از هسته های محلول یا سرامیکی دقیق برای تشکیل حفره های داخلی استفاده می کنند. آنها این هسته ها را داخل ابزارهای الگوی مومی سفت و سخت محکم می کنند. این از حرکت ناخواسته در هنگام ریختن فلز متلاطم جلوگیری می کند. سپس تکنسین ها از ضخامت سنج اولتراسونیک پس از ریخته گری استفاده می کنند. این امر تأیید می کند که ابعاد نهایی دقیقاً مطابق با مشخصات مهندسی است.
