نحوه انتخاب شیرهای دروازه ای API 6A برای تجهیزات سرچاهی

تعیین اشتباه دریچه ورودی سر چاه فقط منجر به سایش زودرس نمی شود. خطرات ایمنی فاجعه بار و میلیون‌ها نفر در زمان غیرمولد (NPT) ایجاد می‌کند. تیم های تدارکات و مهندسی در مرحله تصمیم گیری با یک انتخاب حیاتی روبرو هستند. آنها باید شکاف بین استانداردهای سختگیرانه API 6A (ISO 10423) و واقعیت های عملیاتی خاص سایت را پر کنند. این واقعیت های خشن اغلب شامل فشارهای شدید، گاز ترش و جریان با زباله زیاد است.

تکیه بر مفروضات اساسی اغلب منجر به شکست های خطرناک می شود. برای اطمینان از ایمنی سایت به یک رویکرد دقیق نیاز دارید. این راهنما یک چارچوب سیستماتیک و انطباق اول را برای ارزیابی تجهیزات کنترل جریان ارائه می دهد. شما یاد خواهید گرفت که چگونه ارزیابی و فهرست کوتاه کنید . شیر دروازه ای مناسب API 6A را برای نیازهای کنترل جریان فشار بالا خود ما مشخصات استاندارد، انتخاب مواد و مراحل کنترل کیفیت ضروری را که برای قابلیت اطمینان عملیاتی طولانی مدت لازم است، تجزیه می کنیم.

خوراکی های کلیدی

• مطابقت کلاس مواد با سمیت سیال: انتخاب بین طبقات مواد (AA تا HH) باید کاملاً با غلظت H2S/CO2 و مطابقت NACE MR0175 مطابقت داشته باشد.

• دال در مقابل مکانیسم‌های گسترش: دروازه‌های دال در محیط‌های پر زباله برتری دارند، در حالی که گیت‌های در حال گسترش آب‌بندی مکانیکی عالی را برای الزامات حیاتی بلوک و خونریزی دوگانه ارائه می‌دهند.

• کنترل کیفیت دیکته PSL و PR: سطح مشخصات محصول (PSL 1-4) و الزامات عملکرد (PR 1-2) میزان تست متالورژی و قابلیت اطمینان عملیاتی مورد نیاز برای سر چاه خاص شما را تعیین می کند.

• تعمیر و نگهداری طول عمر را تعیین می کند: تزئینات سخت و پیروی از دستورالعمل های API برای روان کننده شیر دروازه برای افزایش چرخه عمر قطعات ماشین آلات نفتی غیرقابل مذاکره است.

هزینه واقعی تعیین اشتباه یک دریچه دروازه API 6A

تیم های تدارکات اغلب به طور کامل بر مخارج سرمایه اولیه (CAPEX) تمرکز می کنند. این رویکرد هزینه‌های عملیاتی بلندمدت ناشی از تعمیر و نگهداری، انتشار گازهای گلخانه‌ای فراری و زمان توقف تعویض را نادیده می‌گیرد. نادیده گرفتن این هزینه های جاری به شدت بر سودآوری پروژه تأثیر می گذارد. یک شیر ارزانتر اغلب نیاز به سرویس دهی مداوم دارد. همچنین ممکن است در شرایط مزرعه استرس زا پیش از موعد شکست بخورد.

خطر عدم مشخص کردن

استفاده از نامناسب دریچه میدان نفتی باعث ایجاد تعهدات عظیم در عملیات فشار بالا می شود. مهندسان باید خرابی‌های عملیاتی خاص را زمانی که تجهیزات از نیازهای میدانی کم می‌کنند، پیش‌بینی کنند.

• فرسایش تریم: سیالات ساینده با سرعت بالا به سرعت قطعات استاندارد را شستشو می دهند. این مکانیسم آب بندی را از بین می برد.

• خرابی فاجعه آمیز مهر و موم: درجه بندی دمایی نادرست باعث می شود الاستومرها شکننده یا ذوب شوند. این منجر به نشت هیدروکربن خطرناک می شود.

• ترک خوردگی استرس سولفیدی: قرار گرفتن در معرض سولفید هیدروژن (H2S) فلزات ناسازگار را به طور غیر منتظره ای خرد می کند.

تعریف معیارهای موفقیت

ارزیابی موفقیت آمیز تدارکات نیازمند یک رویکرد متعادل است. شما باید از انطباق دقیق API 6A برای هر مؤلفه اطمینان حاصل کنید. زمان‌های پیش‌بینی‌شده حفاری، برنامه‌های حفاری را در مسیر خود نگه می‌دارد. در نهایت، قابلیت ردیابی متالورژیکی قابل تأیید، اصالت مواد را تضمین می کند. این سه ستون از تاخیرهای پرهزینه و خرابی های میدانی جلوگیری می کند.

ابعاد ارزیابی هسته: اندازه، فشار و دما

انتخاب شیر دروازه سر چاه با تطبیق ابعاد پایه با پارامترهای خاص چاه شما شروع می شود. اشتباهات کوچک در اینجا اغلب منجر به تنگناهای عملیاتی شدید می شود.

اندازه حفره و رتبه بندی فشار

API 6A اندازه های اسمی را برای اطمینان از سازگاری جهانی استاندارد می کند. این اندازه ها معمولاً از 1-13/16 اینچ تا 7-1/16 اینچ متغیر است. این استاندارد همچنین کلاس های فشار سختی را تعریف می کند. این کلاس‌ها از 2000 psi شروع می‌شوند و تا 20000+ psi برای کاربردهای فوق‌عمیق یا فشار بالا ادامه می‌یابند.

قانون تصمیم گیری: همیشه پشته تجهیزات خود را برای حداکثر فشار پیش بینی شده بسته شدن سر چاه طراحی کنید. همچنین باید فشارهای تحریک بالقوه را در نظر بگیرید. عملیات شکست هیدرولیک (frac) فشارهای شدید را در طول کار مداخله از طریق شیر وارد می کند. طراحی برای حداکثر فشار مطلق از فوران های فاجعه آمیز جلوگیری می کند.

API 6A طبقه بندی دما

دما بر انبساط فلز و یکپارچگی مهر و موم تأثیر می گذارد. API 6A کلاس های دمایی خاص را به محیط های عملیاتی ترسیم می کند. محیط از -50 درجه فارنهایت شرایط قطب شمال تا 350 درجه فارنهایت + برنامه های کاربردی در دمای بالا متغیر است.

نکته خطر: نوسانات شدید دما باعث تخریب شدید سیل الاستومری می شود. چرخه های سریع سرمایش و گرمایش مواد غیرفلزی را از بین می برند. این تخریب نیاز به ارزیابی مهر و موم فلز به فلز برای چاه های بحرانی با دمای بالا دارد. همیشه محدودیت های عملکرد مهر و موم فلزی را بررسی کنید.

دال در مقابل گسترش: انتخاب معماری داخلی مناسب

مکانیسم داخلی تعیین می کند که چگونه شیر به یک مهر و موم قابل اعتماد دست یابد. مهندسان عموماً بین دو معماری اولیه بر اساس خواص سیال و الزامات جداسازی انتخاب می کنند.

شیرهای دروازه اسلب API 6A

یک دروازه اسلب از مکانیزم دروازه تک تکه استفاده می کند. این به فشار خط بالادست متکی است تا دروازه را به سمت صندلی پایین دست وادار کند. این یک مهر و موم محکم ایجاد می کند.

بهترین برای: این شیرها به خوبی مایعات ساینده را کنترل می کنند. آنها بر محیط های پر زباله تسلط دارند. اپراتورها دروازه های دال را برای کنترل استاندارد جریان سر چاه ترجیح می دهند. آنها سادگی مکانیکی و سهولت نگهداری را در اولویت قرار می دهند. دروازه جامد از شن و ماسه و ذرات بدون گیر کردن جدا می شود.

API 6A Expanding Gate Valves

یک دروازه در حال گسترش از طراحی دروازه دو تکه استفاده می کند. مکانیزم به طور مکانیکی در برابر هر دو صندلی بالادست و پایین دست به طور همزمان گسترش می یابد. این عمل یک مهر و موم مثبت و محکم بدون توجه به فشار داخلی خط ایجاد می کند.

بهترین برای: این معماری در سناریوهای آب بندی کم فشار برتری دارد. در کاربردهای منیفولد عالی عمل می کند. اپراتورها گسترش گیت ها را برای سناریوهایی که به شدت به قابلیت های مکانیکی دوبل بلوک و خونریزی نیاز دارند، الزام می کنند. انبساط مثبت نشتی صفر را حتی در فشارهای نزدیک به صفر خط تضمین می کند.

نمودار مقایسه معماری

کلاس های مواد و ساخت و ساز فورج در مقابل ریخته گری

یکپارچگی سازه کاملاً به روش ساخت و متالورژی پایه بستگی دارد. برای جلوگیری از انفجارهای فاجعه بار باید مواد بدنه را به دقت بررسی کنید.

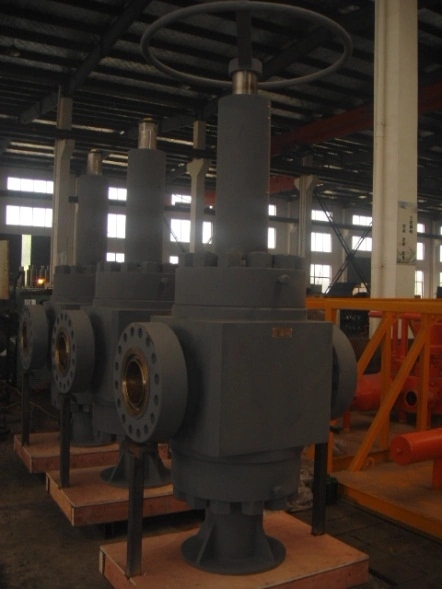

دریچه فولادی فورج شده در مقابل بدنه های ریخته گری

ارزیابی روش ساخت و ساز، پایه هر تصمیم خرید را تشکیل می دهد. شیر دروازه فولادی آهنگری دوام بی نظیری را ارائه می دهد. بدنه های آهنگری مانند فولاد AISI 4130 یکپارچگی ساختاری برتر را ارائه می دهند. آنها دارای ساختار دانه ای به طور قابل توجهی محکم تر در مقایسه با ریخته گری هستند.

آهنگری خلأهای داخلی را به طور کامل از بین می برد. این خطر تخلخل صفر را فراهم می کند. بدنه های ریخته گری گاهی اوقات حباب های هوای میکروسکوپی را در داخل دیواره های فلزی پنهان می کنند. این جیب ها نقاط ضعف ایجاد می کنند. بنابراین، بدنه های آهنگری برای محیط های سرچاهی با فشار بالا بیش از 10000 psi اجباری باقی می مانند. ما هرگز بدنه های ریخته گری را برای چاه های گاز بحرانی توصیه نمی کنیم.

رمزگشایی کلاس های مواد API (AA تا HH)

API 6A فلزات پایه را در کلاس های مواد خاص دسته بندی می کند. شما باید این کلاس ها را مستقیماً با شیمی سیال چاه پیش بینی شده مطابقت دهید.

• سرویس استاندارد (AA، BB، CC): این کلاس‌ها محیط‌های خدمات شیرین را مدیریت می‌کنند. آنها خطر خوردگی پایینی دارند. آنها برای چاه های استاندارد نفت خام و تزریق آب خوش خیم کاملاً کار می کنند.

• خدمات ترش (DD، EE، FF، HH): این کلاس های سطح بالایی محیط های بسیار خورنده حاوی H2S و CO2 را کنترل می کنند. آنها پیروی دقیق از دستورالعمل های NACE MR0175/ISO 15156 را الزامی می کنند.

خطر پیاده سازی: جایگزینی مواد سطح پایین تر در محیط های H2S باعث بروز فاجعه می شود. سولفید هیدروژن به طور تهاجمی به فلزات ناسازگار حمله می کند. این حمله مستقیماً منجر به ترک خوردگی تنش سولفیدی می شود. بدنه سوپاپ می تواند به معنای واقعی کلمه تحت فشار بدون هشدار متلاشی شود. همیشه مدارک مطابق با NACE را برای زمینه های خدمات ترش درخواست کنید.

استراتژی های انتخاب تراش و روغن کاری برای طول عمر

اجزای داخلی سخت ترین شرایط را تحمل می کنند. مدیریت سایش آنها به طور مستقیم طول عمر کلی تجهیزات را افزایش می دهد.

سخت رو به تریم

تریم شامل دروازه، صندلی و ساقه است. شما باید لزوم اعمال روکش های سخت روی این قسمت ها را ارزیابی کنید. روکش‌های تنگستن کاربید یا استلایت مکانیسم‌های دفاعی حیاتی را فراهم می‌کنند. آنها در برابر سایش فرسایشی با سرعت بالا مقاومت می کنند.

هنگامی که ماسه یا ماسه از طریق سوراخ جریان می یابد، مانند یک سندبلستر عمل می کند. فولاد محافظت نشده ظرف چند ساعت شسته می شود. تریم های سخت در برابر این سایش تهاجمی مقاومت می کنند. آنها چهره های آب بندی را در طول کار مداخله سنگین دست نخورده نگه می دارند.

دستورالعمل های API برای روان کننده دریچه دروازه

بسیاری از اپراتورها به اشتباه معتقدند شیرهای مدرن بدون نیاز به تعمیر و نگهداری هستند. ما باید افسانه شیر API 6A 'بدون تعمیر و نگهداری' را از بین ببریم . روانکاری معمولی یک نیاز عملیاتی مطلق باقی می ماند.

دستورالعمل‌های API الزامات سخت‌گیرانه روتین گریس را بیان می‌کنند. اپراتورها باید برنامه های روانکاری حفره بدن را با جدیت دنبال کنند. تزریق گریس سنگین، زباله های مضر را از جیب های صندلی خارج می کند. همچنین یکپارچگی مهر و موم فلز به فلز را حفظ می کند. روغن کاری مناسب از ایجاد گاز مکانیکی بین دروازه و صندلی ها جلوگیری می کند. بی توجهی به این نگهداری به طور اجتناب ناپذیری باعث می شود که شیر در حالت باز یا بسته مسدود شود.

صلاحیت فروشنده: اعتبارسنجی PSL، PR، و قابلیت ردیابی

خرید تجهیزات فشار بالا مستلزم ممیزی دقیق فروشنده است. قبل از امضای سفارش خرید، باید فرآیندهای کنترل کیفیت آنها را بررسی کنید. اطمینان حاصل کنید که آنها قطعات قابل اعتماد ماشین آلات نفتی را تامین می کنند.

سطوح مشخصات محصول (PSL 1-4)

API 6A سطوح مشخصات محصول را برای تعیین شدت کنترل کیفیت تعریف می کند. سطوح PSL بر میزان آزمایش متالورژیکی مورد نیاز حاکم است.

• PSL 1 و 2: مناسب برای محیط های استاندارد و کم خطر. آنها به قابلیت ردیابی مواد اولیه و آزمایش هیدرواستاتیک استاندارد نیاز دارند.

• PSL 3 و 4: نیاز به بررسی پیشرفته حجمی غیر مخرب (NDE). تولیدکنندگان باید آزمایش‌های دقیق Charpy V-notch را انجام دهند.

منطق فهرست کوتاه: شما باید PSL را با سطح ریسک عملیاتی خود مطابقت دهید. انتخاب PSL 3 یا 4 برای سکوهای دریایی یا چاه های گاز پرفشار کاملا غیرقابل مذاکره است. تست اضافی هیچ نقص پنهان مواد را تضمین می کند.

الزامات عملکرد (PR 1 در مقابل PR 2)

الزامات عملکرد، طراحی مهندسی را از طریق آزمایش فیزیکی تأیید می کند.

• PR 1: شامل تست چرخه استاندارد در دمای اتاق است. این عملکرد مکانیکی اساسی را تأیید می کند.

• PR 2: شامل آزمایش محیطی شدید است. سازنده شیر را تحت فشار و دمای شدید به طور همزمان چرخه می کند. این ثابت می کند که مهر و موم ها در طول نوسانات میدان واقعی حفظ می شوند.

چک لیست حسابرسی

وعده های شفاهی تامین کنندگان را نپذیرید. درخواست اسناد فیزیکی

1. گزارش‌های آزمایش مواد قابل تأیید (MTR) برای همه اجزای حاوی فشار.

2. نمودارهای آزمایش هیدرولیک اصلی را درخواست کنید که زمان نگهداری فشار را نشان می دهد.

3. اطمینان حاصل کنید که سازنده دارای مجوز فعال و به‌روز API Monogram است.

4. گزارش های بازرسی شخص ثالث را برای سفارشات PSL 3 و PSL 4 تأیید کنید.

پایان

انتخاب یک شیر API 6A نیازمند حرکت بسیار فراتر از ابعاد فیزیکی اولیه است. شما باید به شدت شیمی سیالات داخلی، دینامیک فشار چاه و محیط عملیاتی خارجی را با مواد سختگیرانه API و کلاس‌های آزمایش مطابقت دهید. نادیده گرفتن انطباق با NACE یا دست کم گرفتن نوسانات دما، ایمنی سایت را به خطر می اندازد.

برای اطمینان از تدارکات موفق و ادغام میدانی، مراحل زیر را دنبال کنید:

1. داده های عملیاتی دقیق، از جمله حداکثر فشار خاموش، محدوده دمای شدید و ترکیب کامل سیال را جمع آوری کنید.

2. سطوح PSL و PR لازم را بر اساس ریسک سایت و مقررات فراساحلی تعیین کنید.

3. یک پیشنهاد فنی دقیق و مطابق با استانداردها را از تولید کنندگان واجد شرایط درخواست کنید.

4. اطمینان حاصل کنید که پیشنهاد به صراحت شامل MTRها، گزارش‌های NDE و نقشه‌های جامع ترتیب عمومی (GA) است.

5. یک برنامه نگهداری دقیق برای روغن کاری در هنگام نصب تنظیم کنید.

پرسش

س: تفاوت بین شیر API 6A و شیر API 6D چیست؟

پاسخ: API 6A به شدت برای تجهیزات سرچاهی و درخت کریسمس است. این مایعات خام، فشار بالا و ساینده چاه را مستقیماً در محل چاه کنترل می کند. API 6D برای کاربردهای خط لوله پایین دستی طراحی شده است که در آن سیالات قبلاً پردازش شده، تمیز شده اند و فشارها عموماً بسیار کمتر است.

س: چه زمانی باید یک شیر دروازه فولادی آهنگری را به جای شیر ریخته گری برای سر چاه انتخاب کنم؟

A: فولاد آهنگری به شدت توصیه می شود - و اغلب مورد نیاز - برای درجه بندی فشار 10000 psi و بالاتر. شما همچنین باید آن را در سرویس ترش بسیار بحرانی اجباری کنید. فولاد آهنگری فاقد حفره های داخلی است و مقاومت خستگی بالاتری را در مقایسه با ریخته گری ارائه می دهد.

س: "مطابق با NACE MR0175" برای شیر دروازه ای API 6A به چه معناست؟

A: این نشان می دهد که متالورژی شیر، از جمله بدنه، کاپوت و اجزای تریم مرطوب شده، به طور خاص ساخته شده و تحت عملیات حرارتی قرار گرفته است. این عملیات حرارتی سخت به فلز اجازه می‌دهد در محیط‌های حاوی سولفید هیدروژن بسیار سمی (H2S) در برابر ترک‌خوردگی استرس سولفیدی (SSC) مقاومت کند.

س: هر چند وقت یکبار باید شیر دروازه سر چاه روغن کاری شود؟

A: فرکانس کاملاً به چرخه های تحریک و سایندگی سیال بستگی دارد. پیروی از دستورالعمل های API مستلزم ایجاد یک برنامه نگهداری پیشگیرانه است. شما باید از روان کننده های دارای وزن مخصوص تایید شده توسط OEM استفاده کنید تا به درستی زباله ها را بشویید و از وجوه آب بندی داخلی در برابر گاز گرفتگی محافظت کنید.
