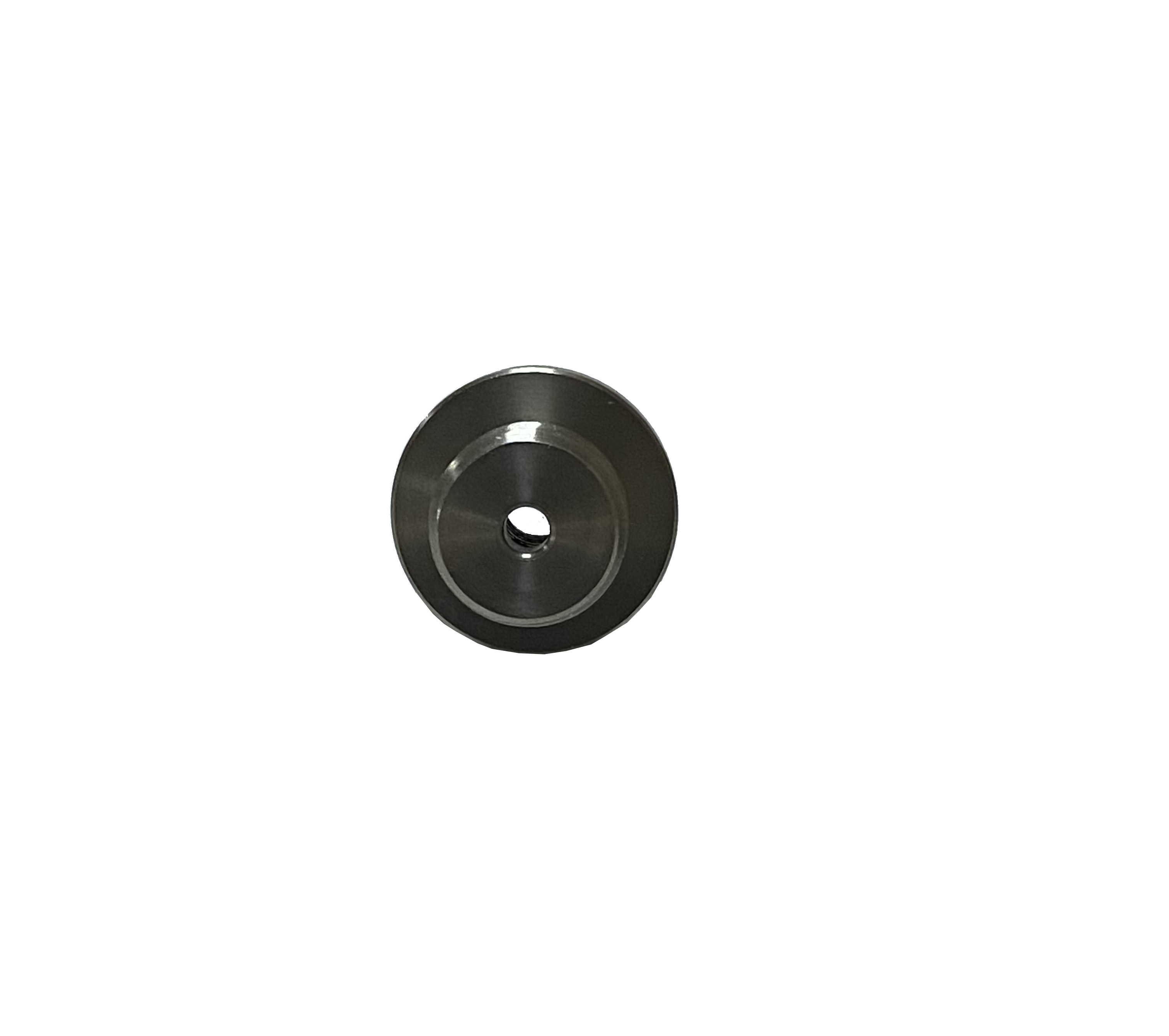

نحوه تعیین پیچ های قابل تنظیم ماشینکاری CNC برای شیرهای هیدرولیک

سیستم های هیدرولیک فشار بالا بر تنظیم دقیق سیال متکی هستند. این دینامیک پیچ قابل تنظیم را به نقطه بحرانی شکست یا موفقیت تبدیل می کند. یک پیچ نامناسب به سرعت منجر به رانش فشار می شود. می تواند باعث نشت داخلی پنهان شود. در موارد شدید، ممکن است با شکست فاجعه بار دریچه مواجه شوید. حرکت از نمونه اولیه به تولید نیازمند برنامه ریزی دقیق است. شما باید قصد مهندسی خام را به استانداردهای دقیق ساخت تبدیل کنید. مشخصات مبهم به سادگی در کاربردهای برق سیال کار نمی کند. برای تهیه موفقیت‌آمیز پیچ قابل تنظیم ماشینکاری CNC ، تیم‌های تدارکات و مهندسی باید از نزدیک هماهنگ شوند. آنها به محدودیت های مواد به خوبی تعریف شده نیاز دارند. آنها باید تلورانس ابعادی دقیق را اعمال کنند. آن‌ها همچنین باید روش‌های تأیید صحت تأمین‌کننده سخت‌گیرانه را اجرا کنند. پیروی از این رویکرد ساختاریافته، قابلیت اطمینان سیستم را در دراز مدت تضمین می کند. از خرابی غیرمنتظره در میدان جلوگیری می کند.

خوراکی های کلیدی

• انتخاب مواد طول عمر را تعیین می کند: ماشینکاری CNC فولاد ضد زنگ یا ماشینکاری CNC برنجی را با نوع مایع خاص و محدودیت های فشار سیستم مطابقت دهید.

• دقت رزوه و پرداخت سطحی (Ra) برای آب بندی اورینگ و ضد گال شدن غیرقابل مذاکره است.

• ارزیابی یک شریک تولیدی مستلزم تأیید فرآیندهای تخلیه، قابلیت های بازرسی CMM و انطباق ISO برای قطعات شیر ​​هیدرولیک است..

• تحمل بیش از حد باعث افزایش هزینه ها می شود. اعمال تلرانس های دقیق فقط برای سطوح مهم آب بندی و جفت گیری، تولید مقیاس پذیر را تضمین می کند.

مخاطرات مهندسی: تعریف معیارهای موفقیت برای تنظیم کننده های هیدرولیک

پیچ های قابل تنظیم در داخل شیرهای تسکین دهنده، کنترل جریان و کاهش فشار عمل می کنند. آنها با یک چالش مکانیکی منحصر به فرد روبرو هستند. آنها باید موقعیت های استاتیک دقیق را حفظ کنند. آنها این کار را تحت بارهای دینامیکی شدید انجام می دهند. این فشارهای هیدرولیکی اغلب از 3000 تا 5000 PSI فراتر می رود. پیچ نیروی عظیم سیال را مهار می کند. هر گونه ضعف ساختاری کل بلوک شیر را به خطر می اندازد.

شکست خطرات عملیاتی شدیدی را به همراه دارد. جرقه نخ اغلب در طول تنظیمات معمولی میدان رخ می دهد. این باعث می شود که پیچ به طور دائم در جای خود قفل شود. پوشش ضعیف سطح مسیرهایی را برای ریزنشت ایجاد می کند. سیال با سرعت بالا که از این نشت ها خارج می شود، گرمای موضعی تولید می کند. این گرما حلقه های O را به سرعت تخریب می کند. لرزش سیستم همچنین باعث می شود که پیچ های شل به مرور زمان به عقب بروند. این به تدریج تنظیم فشار را تغییر می دهد.

ما موفقیت مهندسی را از طریق معیارهای عملکرد دقیق تعریف می کنیم. فعال سازی باید کاملاً صاف باقی بماند. غده O-ring باید آب بندی بدون نشت را ارائه دهد. الزامات گشتاور باید در طول تعمیر و نگهداری قابل پیش بینی باشد. همچنین باید از آلودگی ذرات صفر اطمینان حاصل کنید. فرزهای ماشینکاری میکروسکوپی به راحتی از داخل شیر جدا می شوند. فلز سرگردان، محرک های پایین دست را فوراً از بین می برد.

اشتباهات رایج در تعریف معیارها

مهندسان اغلب برای فشار عملیاتی اسمی طراحی می کنند. آنها شوک های لحظه ای سیستم را فراموش می کنند. سیستمی که برای 3000 PSI رتبه بندی شده است ممکن است 5000 PSI افزایش یابد. این سنبله ها تنظیم کننده های ضعیف را تغییر شکل می دهند. شما باید معیارهای موفقیت را بر اساس اوج فشار مطلق تعیین کنید. همچنین باید فرکانس تنظیم مورد نیاز را تعریف کنید. پیچ هایی که روزانه تنظیم می شوند به سطوح تماس بسیار سخت تری نسبت به اجزای تنظیم و فراموش می کنند.

انتخاب مواد: فشار متعادل، سازگاری سیالات و هزینه

انتخاب مواد مناسب از خرابی اولیه قطعات جلوگیری می کند. شما باید مقاومت مکانیکی را در مقابل شیمی سیال متعادل کنید. مایعات خاصی آبکاری های محافظ را از بین می برند. برخی دیگر باعث خوردگی سریع در فولاد خام می شوند. تطبیق آلیاژ با محیط اولین تصمیم اصلی شما در طراحی است.

راهنمای انتخاب مواد برای تنظیم کننده های هیدرولیک

فولاد ضد زنگ بر کاربردهای سخت غلبه دارد. ما معمولاً از 304 یا 316 برای محیط های خورنده استاندارد استفاده می کنیم. هنگامی که سختی بسیار مهم است، ما به 416 یا 17-4 PH تغییر می کنیم. این آلیاژهای سخت تر، مایعات آب-گلیکول را بدون زحمت مدیریت می کنند. با این حال، آنها مبادلات متمایز ارائه می دهند. آنها سایش ابزار را در حین ماشینکاری تسریع می کنند. آنها همچنین از گازگرفتگی نخ رنج می برند. برای جلوگیری از جوش خوردن رزوه ها تحت بار، باید عملیات حرارتی خاصی را مشخص کنید.

برنج جایگزین بسیار کارآمدی است. برنج ماشینکاری آزاد کاملاً برش می دهد. این به خوبی برای سیستم های فشار کم تا متوسط ​​مناسب است. شما اغلب آن را در کراس اوورهای پنوماتیک می بینید. روغن های هیدرولیک مبتنی بر نفت استاندارد سازگاری عالی را نشان می دهند. ماشینکاری برنج قیمت هر قطعه شما را به میزان قابل توجهی کاهش می دهد. با این حال، محدودیت های ساختاری دارد. گشتاور شدید به راحتی نخ های برنجی را می تراشد. میخ های فشار بالا می توانند نوک آب بندی را تغییر شکل دهند.

فولادهای کربنی دارای استحکام کششی عظیمی هستند. مهندسان برای شیرهای صنعتی سنگین به 12L14 یا 4140 متکی هستند. این فلزات بارهای شوک را به خوبی تحمل می کنند. خوردگی نقطه ضعف اصلی آنها باقی مانده است. سیالات سیستم گاهی اوقات این خطر زنگ زدگی را مدیریت می کنند. بیشتر اوقات، شما به آبکاری پس از ماشینکاری نیاز دارید. روکش روی نیکل محافظت عالی را فراهم می کند. شما باید این ضخامت آبکاری را در طراحی نخ اولیه خود در نظر بگیرید.

تحمل بحرانی و مشخصات رزوه برای یک پیچ قابل تنظیم دقیق

اتصال دهنده های استاندارد نمی توانند کاربردهای برق سیال را مدیریت کنند. تعیین یک پیچ قابل تنظیم دقیق نیاز به کنترل ابعادی دقیق دارد. هر میکرون مهم است. انحراف جزئی در گام نخ اجازه عبور سیال را می دهد. یک سطح آب بندی ناهموار، حلقه های گرانقیمت O را خرد می کند. ما به شدت دسته های چهار بعدی را کنترل می کنیم.

1. تناسب نخ و طبقه بندی: برازش های استاندارد کلاس 2 تحت فشار از بین می روند. آنها اجازه حرکت بیش از حد را می دهند. به جای آن رشته های کلاس 3A/3B را مشخص کنید. این تناسب محکم تر از بای پس مایع با فشار بالا جلوگیری می کند. همچنین اصطکاک حیاتی را فراهم می کند. این اصطکاک از ارتعاش ناشی از شل شدن پیچ جلوگیری می کند.

2. تمرکز و خروج: محور رزوه باید کاملاً با نوک آب بندی هماهنگ باشد. چه از نوک سوزن استفاده کنید چه از صورت صاف، این امر صدق می کند. تمرکز کامل، قرار گرفتن یکنواخت در برابر بدنه شیر را تضمین می کند. تلورانس های معمول خروجی باید زیر 0.001 اینچ باقی بماند. این معادل 0.025 میلی متر است. نکات خارج از مرکز مسیرهای نشت دائمی ایجاد می کنند.

3. پایان سطح (Ra) در غده آب بندی: شیارهای حلقه O نیاز به صافی فوق العاده دارند. سطوح آب بندی دینامیک به طور مداوم بر روی لاستیک ساییده می شوند. نیاز به پرداخت خوب 16 Ra یا بهتر است. سطوح زبرتر مانند کاغذ سنباده عمل می کنند. آنها باعث سایش شدید مهر و موم در طول تنظیمات معمول می شوند.

4. عملیات حرارتی و آبکاری: سختی از سایش نوک تنظیم جلوگیری می کند. الزامات سختی راکول (HRC) دقیق را مشخص کنید. آبکاری نیاز به توجه یکسانی دارد. آبکاری باعث ضخامت فیزیکی قطعه می شود. شما باید مقدار دقیق ضخامت آبکاری را مشخص کنید. عدم انجام این کار باعث اتصال نخ پس از آبکاری می شود.

بهترین روش ها برای فینیش سطحی

نیازهای Ra خود را حدس نزنید. پایان را به صراحت روی نقاشی صدا بزنید. ماشین‌فروشی‌ها نمی‌توانند ذهن را بخوانند. آنها ممکن است قطعه را به سرعت بچرخانند تا در زمان چرخه صرفه جویی کنند. این باعث ایجاد خطوط تغذیه میکروسکوپی می شود. این خطوط نشت مایع را تضمین می کنند. اگر چرخش نمی تواند به 16 Ra برسد، پرداخت یا براق کردن را برای غدد بحرانی مشخص کنید.

ارزیابی تامین کنندگان قطعات CNC سفارشی در برق سیال

همه کارگاه ها نمی توانند قطعات هیدرولیک را مدیریت کنند. ارزیابی شرکا منطق خاصی دارد. شما به مغازه هایی نیاز دارید که با تقاضاهای فشار بالا آشنا باشند. منبع یابی یک براکت کاملاً با منبع تنظیم کننده شیر نگهدارنده فشار متفاوت است. هنگام تهیه قطعات CNC سفارشی ، به دنبال تخصص تخصصی باشید.

• منطق فهرست کوتاه فروشنده: مغازه‌هایی را که تجربه ماشینکاری با قدرت سیال ندارند را رد کنید. در مورد نمونه کار هیدرولیک آنها بپرسید. آنها باید بفهمند که چرا خراش میکروسکوپی اهمیت دارد. کارگاه های عمومی به ندرت این ذهنیت نشتی صفر را درک می کنند.

• قابلیت های سوراخ کردن: سوراخ های متقاطع باعث ایجاد سوراخ می شوند. برآمدگی نخ ها لبه های تیز باقی می گذارد. این نواحی به نتایج 100% بدون فرز تحت بزرگنمایی نیاز دارند. مغازه ها باید از جدا کردن دستی حرارتی، الکتروشیمیایی یا میکروسکوپی اختصاصی استفاده کنند. تراشه های فلزی سرگردان پمپ های هیدرولیک را از بین می برد.

• بازرسی و کنترل کیفیت (QMS): به یک سیستم مدیریت کیفیت قوی نیاز دارد. گزارش های بازرسی مقاله اول (FAI) را بخواهید. تقاضای گزارش خودکار CMM برای هندسه های پیچیده. نیاز به گزارش تست مواد (MTRs). قابلیت ردیابی کامل شما را در برابر آلیاژهای تقلبی محافظت می کند.

• سختی ابزار و ماشین: تجهیزات مورد استفاده را بررسی کنید. پیچ های با قطر کوچک و بلند تحت فشار برش منحرف می شوند. به دنبال ماشین تراش CNC نوع سوئیسی باشید. ماشین های سوئیسی قطعه کار را به طور مداوم در نزدیکی ابزار برش پشتیبانی می کنند. آنها تحمل های هندسی محکمی را بدون زحمت حفظ می کنند.

از تامین کنندگان بالقوه در مورد نرخ ضایعات آنها در رشته های کلاس 3 بپرسید. فروشگاه های صادق فرآیندهای نظارت بر ابزار خود را توضیح خواهند داد. آنها قبل از اینکه نخ ها از حالت تحمل خارج شوند، درج ها را تغییر می دهند. مغازه های فقیر قبل از واکنش منتظر می مانند تا رزوه سنج از کار بیفتد. مدیریت ابزار فعال شرکای قابل اعتماد را از شرکای پرخطر جدا می کند.

درایورهای هزینه و تله های DFM (طراحی برای قابلیت ساخت).

انتخاب های طراحی مستقیماً قیمت های تولید را تعیین می کند. تغییرات کوچک طراحی اغلب هزینه های تولید را دو برابر می کند. Design for Manufacturability (DFM) این تله های پنهان را از بین می برد. تیم های مهندسی باید قبل از صدور درخواست قیمت، چاپ ها را به شدت بررسی کنند.

تله تحمل بیش از حد اغلب بودجه ها را خراب می کند. مهندسان گاهی اوقات تلرانس های سختی را برای هر بعد اعمال می کنند. آنها مناطق غیر بحرانی را قفل می کنند. شیارهای درایو بیرونی به دقت بالایی نیاز ندارند. سر شش گوش نیازی به تلرانس 0.001 اینچی ندارد. سفت کردن این ابعاد کلی باعث افزایش زمان چرخه می شود. مغازه را مجبور می کند سرعتش را کم کند. به طور چشمگیری نرخ قراضه را افزایش می دهد. محدودیت های سخت را فقط برای سطوح آب بندی و جفت گیری اعمال کنید.

استاندارد کردن موضوعات باعث صرفه جویی در زمان می شود. طراحی پیچ های نخ سفارشی نوآورانه به نظر می رسد. در واقع، باعث کابوس های زنجیره تامین می شود. زمین های سفارشی به ابزارهای برش سفارشی نیاز دارند. مغازه ها باید این ابزارها را سفارش دهند. این باعث افزایش زمان تحویل شما می شود. همچنین هزینه های راه اندازی شما را افزایش می دهد. همیشه از رزوه های استاندارد UNF یا Metric استفاده کنید. ابزار استاندارد در هر قفسه ماشین‌فروشی قرار دارد.

ادغام عملیات، ریاضیات قیمت گذاری را به کلی تغییر می دهد. پیچ را برای ماشینکاری تک راه اندازی طراحی کنید. کارشناسان صنعت این را تولید "انجام شده در یک" می نامند. قطعه ای که به طور کامل بر روی دستگاه چرخش آسیاب تمام می شود هزینه کمتری دارد. جابجایی یک قطعه بین ماشین های مختلف نیاز به جابجایی ثانویه دارد. مدیریت ثانویه خطای انسانی را معرفی می کند. باعث ایجاد علائم چاک می شود. تمرکز را خراب می کند. حذف مراحل ثانویه هزینه شما را برای هر قطعه کاهش می دهد.

پایان

تعیین پیچ قابل تنظیم مناسب نیاز به یک رویکرد مهندسی دقیق دارد. شما باید علم مواد را در مقابل واقعیت های محیطی متعادل کنید. شما باید هندسه نخ را بدون نقص کنترل کنید. شما باید سطح برتر را بخواهید. حتی نادیده‌گیری‌های کوچک در طراحی باعث خرابی‌های عظیم هیدرولیک می‌شود. دقت در فشارهای بالا واقعا مهم است.

قبل از صدور RFQ مستقیماً اقدام کنید. نقشه فنی خود را به طور کامل بررسی کنید. به وضوح تلورانس های آب بندی بحرانی را از ابعاد عمومی و غیرعملکردی مشخص کنید. کلاس های رشته خود را تأیید کنید. فراخوان های Ra خود را تأیید کنید. یک نقاشی تمیز و صریح، نقل قول های دقیق تامین کننده را تضمین می کند.

ساخت و ساز را به شانس نسپارید. همین امروز با تیم مهندسی ما تماس بگیرید. ما بررسی های کاملی درباره قابلیت ساخت برای اجزای شیر هیدرولیک شما ارائه می دهیم. ما تله های DFM را زود تشخیص می دهیم. ما دقت، مقیاس‌پذیری تولید و هزینه‌های ساخت بسیار قابل پیش‌بینی را تضمین می‌کنیم.

پرسش

س: بهترین سطح برای شیار O-ring روی یک پیچ قابل تنظیم چیست؟

پاسخ: مهر و موم های دینامیکی معمولاً به سطحی 16 میکرواینچ Ra (0.4 میکرومتر) یا بهتر نیاز دارند. این سطح بسیار صاف بسیار حیاتی است. از سایش زودرس مهر و موم جلوگیری می کند. سایش لاستیک را در طول تنظیمات معمول میدان تحت فشار متوقف می کند.

س: چگونه می توانم از داغ شدن نخ در پیچ های شیر فولادی ضد زنگ جلوگیری کنم؟

A: سطوح سختی متفاوتی را بین پیچ و بدنه شیر مشخص کنید. همچنین می توانید از روان کننده های خاص با فشار بالا استفاده کنید. روش دیگر، درمان های ضد کیسه صفرا را مشخص کنید. غیرفعال کردن فولاد ضد زنگ کمک می کند. آبکاری های تخصصی مانند نقره یا پوشش های اختصاصی ضد گال نیز این مشکل را برطرف می کنند.

س: چرا ماشینکاری CNC سوئیسی برای این قطعات توصیه می شود؟

A: تراش های نوع سوئیسی قطعه کار را به طور مداوم در نزدیکی ابزار برش پشتیبانی می کنند. این از انحراف فلز در حین ماشینکاری جلوگیری می کند. این سفتی برای پیچ های بلند و باریک قابل تنظیم بسیار مهم است. این کاملاً تمرکز بالایی را بین سر محرک و نوک آب بندی حفظ می کند.

س: چه مدارکی را باید از شریک ماشینکاری CNC خود بخواهم؟

پاسخ: برای تأیید ترکیب دقیق آلیاژ، همیشه گزارش های آزمایش مواد (MTRs) را درخواست کنید. درخواست بازرسی مقاله اول (FAI) برای تأیید دقیق ابعاد. در نهایت، برای هرگونه عملیات حرارتی خارجی یا فرآیندهای آبکاری پس از ماشینکاری، به گواهی انطباق (CoC) نیاز دارید.
