هنگام سفارش غلتک سوزنی چه چیزی را باید بررسی کنید؟

مشخص کردن قطعه بلبرینگ اشتباه منجر به خرابی مکانیکی زودرس می شود. توقف برنامه ریزی نشده و طراحی مجدد پرهزینه ناگزیر به دنبال آن است. مهندسین تدارکات و طراحی با یک مرحله تصمیم گیری بسیار حیاتی روبرو هستند. حرکت از مشخصات عمومی به سفارش خرید نهایی دشوار است. این نیاز به اعتبارسنجی دقیق محدودیت های کاربردی و علم مواد دارد. همچنین باید کنترل‌های کیفیت فروشنده را قبل از امضا به‌دقت ارزیابی کنید.

این مقاله چک لیست ارزیابی فنی مبتنی بر شواهد را ارائه می دهد. این کمک می کند تا اطمینان حاصل شود که اجزای سفارش داده شده با واقعیت های عملیاتی کاملاً مطابقت دارند. شما یاد خواهید گرفت که چگونه ظرفیت های بار و محدودیت های سرعت را به طور دقیق تأیید کنید. ما نحوه انتخاب مواد مناسب برای شرایط سخت را توضیح خواهیم داد. با پیروی از این راهنما، می توانید با اطمینان سفارش خرید صادر کنید. شما قطعاتی را که مطابق با الزامات مهندسی دقیق و انتظارات طول عمر شما باشد، ایمن خواهید کرد.

خوراکی های کلیدی

• مواد قفس (فولاد در مقابل نایلون) را کاملاً با دمای عملیاتی و محدودیت های روغن کاری برنامه خود مطابقت دهید.

• تأیید کنید که سختی شفت و محفظه مطابق با تحمل اندازه یاتاقان انتخاب شده است تا از پوسته شدن مسیر مسابقه جلوگیری شود.

• تامین کنندگان را بر اساس گواهینامه های ISO، قابلیت ردیابی مواد و توانایی آنها در ارائه پشتیبانی مهندسی سفارشی برای مجموعه های پیچیده ارزیابی کنید.

• کل هزینه‌های چرخه عمر را با در نظر گرفتن فواصل روانکاری و محدودیت‌های نصب، نه فقط قیمت واحد اولیه، ارزیابی کنید.

1. بررسی برنامه پایه: بررسی پارامترهای بار و سرعت

مهندسان باید ابتدا پارامترهای عملیاتی دقیق را قبل از انتخاب هر جزء تعریف کنند. بررسی‌های برنامه پایه از شکست‌های فاجعه‌آمیز در این خط جلوگیری می‌کند. شما باید بین الزامات بار پویا و استاتیک به وضوح تمایز قائل شوید. بارهای دینامیکی نشان دهنده نیروهای عملیاتی پیوسته ای است که بر یاتاقان وارد می شوند. اینها عمر خستگی مورد انتظار را در طول چرخش عادی دیکته می کنند. بارهای استاتیک نشان دهنده رویدادهای اوج شوک یا نیروهای ساکن هستند. این نیروها می توانند باعث تغییر شکل پلاستیکی غلتک ها شوند.

تعیین بیش از حد ظرفیت بار باعث هدر رفتن سرمایه ارزشمند می شود. باعث تولید قطعات حجیم تر می شود. عدم مشخص کردن، خستگی زودرس و خرابی سیستم را تضمین می کند. شما باید هر دو مقدار را به طور دقیق محاسبه کنید. در مرحله بعد، حداکثر سرعت چرخش (RPM) را برای برنامه ارزیابی کنید. برنامه های با سرعت بالا گرمای داخلی قابل توجهی تولید می کنند. این اصطکاک به فضاهای داخلی خاص و طراحی های تخصصی قفس برای جلوگیری از گرفتگی نیاز دارد.

محیط عملیاتی مستقیماً بر فرآیند انتخاب بلبرینگ شما تأثیر می گذارد. شما باید همه شرایط شدید را به طور جامع مستند کنید. دمای محیط، خطرات آلودگی و عناصر خورنده را به طور کامل ثبت کنید. این داده های زیست محیطی الزامات آب بندی را مستقیماً دیکته می کند. همچنین تعیین می کند که آیا به پوشش های سطحی محافظ نیاز دارید یا خیر.

اشتباهات رایجی که باید از آنها اجتناب کنید:

1. نادیده گرفتن پیک بارهای شوک در طول مراحل راه اندازی.

2. با فرض اینکه مهر و موم های استاندارد در برابر گرد و غبار ذرات ریز محافظت می کنند.

3. عدم توجه به افزایش دمای محیط در طول عملیات تابستان.

نگاشت دقیق این متغیرها، پایه ای قوی را برای انتخاب مؤلفه تضمین می کند. سپس می توانید برای ارزیابی معماری های خاص به جلو حرکت کنید.

2. ارزیابی مجموعه غلتک سوزنی و مواد قفس

انتخاب معماری فیزیکی صحیح یک تصمیم مهندسی محوری است. شما باید ارزیابی کنید که آیا طراحی شما به یک مجموعه کامل غلتک سوزنی نیاز دارد یا خیر . مجموعه‌های کامل شامل حلقه‌های ماشین‌کاری داخلی و خارجی هستند. از طرف دیگر، ممکن است یک فنجان کشیده شده یا پیکربندی ماشینکاری شده را مشخص کنید. در این تنظیمات، شفت سخت شده مستقیماً به عنوان راهروی داخلی عمل می کند. این رویکرد فضای شعاعی قابل توجهی را ذخیره می کند.

مهندسان همچنین باید بین طرح های قفس و کامل تصمیم بگیرند. برای سرعت چرخش بالاتر باید از طرح های قفسی استفاده کنید. قفس ها غلتک ها را جدا می کنند و اصطکاک داخلی را به میزان قابل توجهی کاهش می دهند. برای حداکثر ظرفیت بار باید از طرح های کامل مکمل استفاده کنید. طرح‌های کامل مکمل فاقد قفس هستند که به غلتک‌های بیشتری اجازه می‌دهد. با این حال، غلتک ها به یکدیگر ساییده می شوند. این اصطکاک آنها را به سرعت های پایین تر محدود می کند.

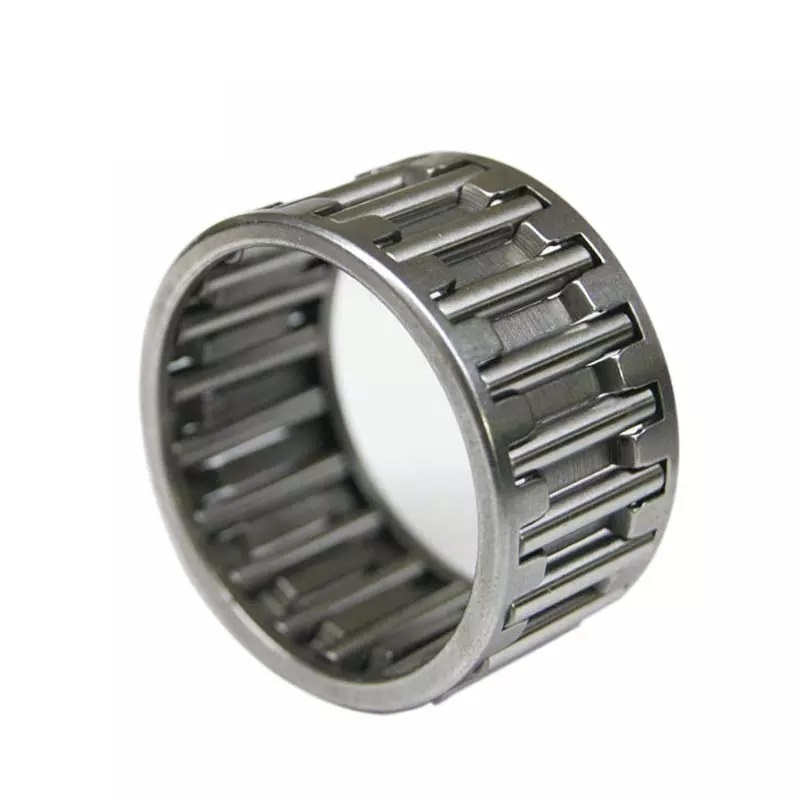

هنگام ارزیابی یک یاتاقان قفس غلتکی سوزنی خاص ، انتخاب مواد بسیار مهم است. شما دو گزینه اصلی دارید: فولاد و نایلون.

• قفس بلبرینگ فولادی : این استاندارد صنعتی برای شرایط شدید باقی می ماند. فولاد دماهای بالا و ارتعاشات سنگین را بدون زحمت کنترل می کند. در محیط های شیمیایی خشن به خوبی زنده می ماند. بررسی ریسک: فولاد جرم سنگین تری دارد. این جرم سنگین تر می تواند عملکرد فوق العاده با سرعت بالا را به دلیل نیروهای گریز از مرکز محدود کند.

• قفس نایلونی : تولیدکنندگان معمولاً از پلی آمید تقویت شده با فایبرگلاس استفاده می کنند. نایلون برای کاهش صدای کار ایده آل است. این سناریوهای روانکاری حاشیه ای را بهتر از فولاد مدیریت می کند. همچنین به دلیل سبک وزن بودن سرعت های بالاتری را در خود جای می دهد. بررسی ریسک: شما باید به شدت محدودیت های دما را بررسی کنید. نایلون در اثر گرمای شدید به سرعت تجزیه می شود.

بهترین روش ها برای انتخاب مواد: همیشه دمای کار مداوم را بررسی کنید. فقط به داده های دمای اتاق محیط اتکا نکنید. تولید گرما از اجزای مجاور می تواند قفس های نایلونی را به طور غیرمنتظره ای ذوب کند. زمانی که داده های حرارتی نامشخص باقی می مانند، قفس های فولادی پایه ایمن تری ارائه می دهند.

3. دقت و تناسب: اعتبار تحمل اندازه بلبرینگ

الزامات دقیق هزینه های تولید را مستقیماً تعیین می کند. شما باید تحمل اندازه بلبرینگ را با کاربرد خاص خود مطابقت دهید. کاربردهای صنعتی استاندارد به ندرت به تحمل درجه هوافضا نیاز دارند. کلاس های ISO/ABEC بالا هزینه های قطعات را بی دلیل افزایش می دهد. شما باید کلاس های تحمل استاندارد را برای گیربکس ها و نوار نقاله های معمولی مشخص کنید.

پیش نیاز شفت و مسکن غیر قابل مذاکره است. ما در اینجا تحت یک فرض شفاف عمل می کنیم. اگر بلبرینگ مستقیماً روی شفت کار کند، شفت باید سفت شود. استاندارد صنعت به سختی HRC 58–64 نیاز دارد. همچنین باید اطمینان حاصل کنید که شفت به دقت زمین شده است. سفارش یک یاتاقان با تحمل بالا برای یک شفت نرم یک عدم تطابق شدید ایجاد می کند. شفت نرم دچار سایش سریع و پوسته شدن مسیر مسابقه می شود.

بررسی های ترخیص شعاعی داخلی نیز به همان اندازه حیاتی هستند. شما باید انبساط حرارتی را در نظر بگیرید. یک بلبرینگ کاملاً در دمای اتاق قرار می گیرد. با این حال، ممکن است به طور کامل در دمای عملیاتی مسدود شود. این در صورتی رخ می دهد که فاصله شعاعی داخلی به درستی مشخص نشده باشد. حلقه داخلی به سمت بیرون منبسط می شود. محفظه بیرونی ممکن است به سمت داخل منقبض شود. ترخیص مناسب از تصرف فاجعه آمیز جلوگیری می کند.

کلاس های ترخیص شعاعی داخلی استاندارد

همیشه با تیم مهندسی خود برای تأیید الزامات C3 یا C4 همکاری کنید. نادیده گرفتن این پارامتر یکی از دلایل اصلی شکست راه اندازی است.

4. واقعیت های پیاده سازی: محدودیت های روانکاری و نصب

یک طراحی بی عیب و نقص به سرعت بدون استراتژی های پیاده سازی مناسب شکست می خورد. شما باید استراتژی روغن کاری خود را زودتر نهایی کنید. تعیین کنید که آیا یاتاقان ها از قبل روغن کاری شده و آب بندی شده اند یا خیر. از طرف دیگر، ممکن است نیاز به اتصال به یک سیستم روانکاری متمرکز داشته باشند. واحدهای از پیش روغن کاری شده مونتاژ اولیه را ساده می کنند. سیستم های متمرکز قابلیت اطمینان طولانی مدت بهتری را برای ماشین آلات غیرقابل دسترس ارائه می دهند.

انتخاب بین روغن و گریس به شدت بر عملکرد تأثیر می گذارد. روغن قابلیت خنک کنندگی بسیار بهتری را ارائه می دهد. به طور موثر گرما را از مجموعه های پرسرعت دور می کند. گریس خواص آب بندی برتری را ارائه می دهد. آلاینده ها را مسدود می کند و طول عمر را در محیط های کم سرعت تضمین می کند. گریس در برابر شستشو در شرایط مرطوب بهتر از روغن مقاومت می کند.

خطرات نصب یک تهدید بزرگ برای طول عمر قطعه است. شما باید فرآیند نصب را در برنامه تدارکات خود لحاظ کنید. انواع فنجان های کشیده نیاز به ابزارهای مخصوص پرس مناسب دارند. مکانیک ها نمی توانند آنها را با استفاده از چکش های استاندارد نصب کنند. نیروهای نصب نامناسب فوراً حلقه بیرونی را منحرف می کند. این اعوجاج باعث از بین رفتن طول عمر نامی قطعه قبل از شروع عملیات می شود. شما باید مطمئن شوید که کف مونتاژ شما دارای پرس و سنبه مناسب است.

• نمودار: مقایسه روش روانکاری

• گریس: خطر نشت کم، مسدود کردن آلاینده عالی، محدودیت سرعت کم، اتلاف حرارت ضعیف.

• حمام روغن: خطر نشتی متوسط، تمیز کردن داخلی خوب، محدودیت سرعت متوسط، اتلاف حرارت متوسط.

• Oil Mist: هزینه بالای سیستم، کمترین اصطکاک، بالاترین محدودیت سرعت، اتلاف حرارت عالی.

پرسنل مونتاژ خود را در مورد تکنیک های مناسب پرس فیت آموزش دهید. حتی یک اعوجاج میکروسکوپی در پوسته بیرونی باعث بارگذاری ناهموار غلتک می شود. بارگیری ناهموار مستقیماً منجر به خستگی زودرس راه آهن می شود.

5. فهرست نهایی تامین کنندگان: تضمین کیفیت و زمان سرب

بلبرینگ شما به اندازه سازنده آن قابل اعتماد است. ارزیابی تامین کنندگان نیازمند بررسی های دقیق تضمین کیفیت است. قابلیت ردیابی مواد حیاتی ترین عامل است. شما باید برای هر دسته به گزارشات آزمایش مواد (MTR) نیاز داشته باشید. این گزارش‌ها خلوص فولاد را تأیید می‌کنند و معمولاً استانداردهای فولادی 52100 را تأیید می‌کنند. ناخالصی های غیر فلزی عامل اصلی عمر خستگی غیرقابل پیش بینی هستند. آخال های میکروسکوپی باعث افزایش استرس تحت بارهای سنگین می شوند.

انطباق و اعتبار، فروشندگان ممتاز را از فروشندگان متوسط ​​جدا می کند. لیست کوتاه فروشندگان دارای گواهینامه های فعلی ISO 9001. برای کاربردهای خودرو، انطباق IATF 16949 را درخواست کنید. این چارچوب ها فرآیندهای تولید استاندارد را تضمین می کنند. آنها همچنین روش های دقیق ردیابی نقص را تضمین می کنند.

قابلیت های نمونه سازی نشان دهنده یک شریک مهندسی قوی است. بپرسید که آیا فروشنده می تواند نمونه های اولیه دسته کوچک را عرضه کند. شما به اینها برای تست نیمکت نیاز دارید. قبل از اینکه شرکت خود را در یک دوره تولید با حجم بالا قفل کنید این کار را انجام دهید. تست نیمکت، اعتبار و فرضیات مادی شما را در سناریوهای دنیای واقعی تایید می کند.

در نهایت، شفافیت زنجیره تامین تقاضا. زمان های استاندارد را به طور کامل ارزیابی کنید. آنها را در برابر چرخش سفارش سفارشی مقایسه کنید. اختلالات زنجیره تامین جهانی می تواند خطوط تولید شما را متوقف کند. اطمینان حاصل کنید که قابلیت های تحویل فروشنده کاملاً با برنامه تولید شما مطابقت دارد. در مورد قراردادهای سهام ایمنی برای اجزای حیاتی بپرسید.

پایان

سفارش صحیح رولبرینگ سوزنی مستلزم نگاه کردن به ابعاد خط پایه است. مهندسان باید مواد قفس را با دقت در برابر محدودیت های حرارتی تأیید کنند. باید تأیید کنید که سختی شفت با ظرفیت بار یاتاقان مطابقت دارد. تعیین صحیح تلرانس ها و فاصله های داخلی خطرات انبساط حرارتی را کاهش می دهد. پرداختن به محدودیت‌های نصب تضمین می‌کند که قطعه در کف مونتاژ دوام می‌آورد.

بار، سرعت و داده های محیطی خود را با دقت جمع آوری کنید. این داده ها را در یک درخواست رسمی برای نقل قول (RFQ) ساختار دهید. متناوبا، مستقیماً با یک مهندس برنامه برای بررسی مدل های CAD خود مشورت کنید. اعتبارسنجی این پارامترها قبل از سفارش انبوه موفقیت عملیاتی را تضمین می کند و از طراحی مجدد مکانیکی پرهزینه جلوگیری می کند.

پرسش

س: هنگام عدم استفاده از حلقه داخلی، حداقل سختی شفت مورد نیاز چقدر است؟

A: شفت باید به HRC 58-64 سخت شود تا با ظرفیت بار بلبرینگ مطابقت داشته باشد. اگر شفت نرم‌تر از این آستانه باشد، غلتک‌ها سطح را فرو می‌کنند. این باعث سایش سریع، ریزش راه آهن و در نهایت خرابی فاجعه آمیز می شود.

س: قفس نایلونی در کاربردهای با دمای بالا چگونه با فولاد مقایسه می شود؟

پاسخ: نایلون معمولاً به عملیات مداوم در حدود 120 درجه سانتیگراد (250 درجه فارنهایت) محدود می شود. تحت گرمای شدید به سرعت تجزیه می شود و ذوب می شود. فولاد بدون از دست دادن یکپارچگی ساختاری، محدودیت های دمایی بسیار بالاتری را تحمل می کند. شما باید مواد قفس را مستقیماً با مشخصات حرارتی برنامه خود مطابقت دهید.

س: چرا فاصله داخلی (به عنوان مثال، C3) هنگام تعیین تحمل اندازه یاتاقان بسیار مهم است؟

A: فاصله داخلی انبساط حرارتی را در حین کار انجام می دهد. همانطور که اصطکاک گرما ایجاد می کند، حلقه داخلی منبسط می شود و محفظه منقبض می شود. تعیین فاصله C3 یا C4 از اتصال غلتک ها جلوگیری می کند و در نتیجه از گیر افتادن فاجعه آمیز در دمای عملیاتی جلوگیری می کند.

س: آیا باید یک مجموعه غلتکی سوزنی کامل یا قفسی انتخاب کنم؟

A: یک طرح کامل مکمل برای حداکثر ظرفیت بار استاتیک در برنامه های کم سرعت انتخاب کنید. یک مجموعه در قفس را برای چرخش مداوم و سرعت بالا انتخاب کنید. قفس ها از ساییده شدن غلتک ها به یکدیگر جلوگیری می کنند و اصطکاک و تولید گرما را به شدت کاهش می دهند.
