چگونه اتصالات شیلنگ هیدرولیک را بر اساس نوع رزوه مشخص می کنید؟

سیستم های سیال فشار بالا حدس و گمان را تحمل نمی کنند. یک نوع نخ ناهماهنگ خطر فوران فاجعه بار، خرابی پرهزینه و آسیب شدید تجهیزات را به همراه دارد. سیستم های قدرت سیال با دقت مطلق کار می کنند. اگر یک مهر و موم از کار بیفتد، کل دستگاه به طور ناگهانی متوقف می شود. برای تیم‌های تدارکات و مهندسانی که قطعات را جایگزین می‌کنند یا مسیریابی سیستم را طراحی می‌کنند، شناسایی صحیح استاندارد رشته اولین گام غیرقابل مذاکره در ارزیابی قطعات است. شما نمی توانید یک ماشین قابل اعتماد بر روی اتصالات معیوب یا حدس زده بسازید. هر پورت نیاز به توجه دقیق به جزئیات اندازه گیری دارد.

این راهنما روش دقیق اندازه‌گیری، ارزیابی، و مشخص کردن اتصالات شلنگ هیدرولیک مورد نیاز برای اطمینان از یکپارچگی بدون نشتی را تجزیه می‌کند. شما یاد خواهید گرفت که چگونه از معماری سیستم بزرگتر خود در برابر خرابی های قابل پیشگیری محافظت کنید. ما مراحل عملی را برای حذف کامل خطاهای نصب ارائه می دهیم. پیروی از این روش ها تضمین می کند که برای هر برنامه پرفشار، جزء مناسب را مشخص می کنید.

خوراکی های کلیدی

• بازرسی بصری کافی نیست. مشخصات دقیق نیاز به کولیس، سنج گام نخ، و سنج زاویه صندلی دارد.

• درک مکانیسم آب بندی (نخ های مخروطی، حلقه های O یا نشیمنگاه های زاویه دار فلز به فلز) به اندازه گام نخ تطبیق حیاتی است.

• رزوه های ناسازگار (مثلاً مخلوط کردن NPT و BSPT) یکپارچگی **قطعات پمپ و شیر** با ارزش بالا را در سراسر سیستم به خطر می اندازد.

• فشار سیستم، سطوح ارتعاش و هندسه پورت موجود باید چارچوب مشخصات نهایی شما را دیکته کند.

خطرات عملیاتی ناهماهنگی قطعات اتصال هیدرولیک

چارچوب بندی مشکلات کسب و کار

موضوعات نامتناسب فقط یک مشکل مونتاژ نیستند. آنها یک خطر شدید ایمنی و محیطی را نشان می دهند. سیال هیدرولیک فشار بالا که از یک اتصال پاره شده خارج می شود مانند یک تیغه نامرئی عمل می کند. می تواند صدمات شدیدی به اپراتورها وارد کند. فراتر از ایمنی، نشت مایع باعث ایجاد کابوس های سازگار با محیط زیست می شود. شما با دستورات پاکسازی فوری و جریمه های قانونی احتمالی روبرو هستید. اتصال قطعات ناسازگار ممکن است در هنگام مونتاژ خشک احساس امنیت کند. با این حال، هنگامی که فشار دینامیکی اعمال می کنید، مفصل آسیب دیده به ناچار از کار می افتد.

حالت های شکست

شما باید واقعیت های نخ های متقاطع و بدون نخ را درک کنید. هنگامی که یک تکنسین استانداردهای ناسازگار را با هم تحمیل می کند، هندسه رزوه داخلی را از بین می برد. یک مثال کلاسیک شامل وادار کردن انتهای نری 37 درجه JIC به درگاه مادگی SAE 45 درجه است. ممکن است در ابتدا نخ ها درگیر شوند، اما زوایای نشیمنگاه هرگز در یک راستا قرار نمی گیرند. این باعث ایجاد ریزنشت های شدید می شود. سیال تحت فشار فلز تغییر شکل یافته را دور می زند. سپس ارتعاش مداوم این ریزنشت ها را به رخنه های بزرگ گسترش می دهد. تکیه بر نوار تفلون برای پوشاندن این شکاف‌های ناهماهنگ، شکستگی را تضمین می‌کند.

تأثیر سیستمیک

یک اتصال شکست خورده به شدت به مدار هیدرولیک گسترده تر آسیب می رساند. هنگامی که مایع از طریق یک ریزنشت خارج می شود، سیستم افت فشار ناگهانی را تجربه می کند. این کاهش فشار ناگهانی می تواند پمپ ها را فوراً کاویت کند. کاویتاسیون حباب های هوا را معرفی می کند که به شدت سطوح فلزی داخلی را فرسایش می دهد. علاوه بر این، افت فشار باعث گرسنگی دریچه‌های کنترل بحرانی نیروی سیال لازم می‌شود. این واکنش زنجیره ای عمر عملیاتی تمام قطعات پمپ و شیر متصل به هم را تهدید می کند . اگر یک منیفولد بسیار مهندسی شده را در این فرآیند از بین ببرید، تعمیر یک اتصالات ارزان قیمت بی اهمیت می شود.

روش 4 مرحله ای برای شناسایی انواع نخ

شناسایی دقیق نیاز به یک رویکرد سیستماتیک دارد. شما نمی توانید با موفقیت انواع رشته "کاه چشم" را انجام دهید. این چهار مرحله اندازه گیری خاص را دنبال کنید.

1. مرحله 1: تعیین موازی در مقابل مخروطی. با یک بازرسی بصری شروع کنید. به نمایه تاپیک دقت کنید. آیا قطر نخ ها از بالا به پایین ثابت می ماند؟ اگر چنین است، آنها موازی (مستقیم) هستند. آیا با رسیدن به پایان باریک می شوند؟ اگر چنین است، آنها مخروطی هستند. شما می توانید این را با استفاده از کولیس تایید کنید. نخ اول را اندازه بگیرید سپس نخ آخر را اندازه بگیرید. اگر اندازه گیری ها متفاوت است، شما یک اتصال مخروطی دارید.

2. مرحله 2: اندازه گیری قطر برای این مرحله از کولیس دیجیتال یا شماره گیری دقیق استفاده کنید. برای نخ های نر، قطر بیرونی (OD) را اندازه بگیرید. فک های کولیس را در پهن ترین قسمت تاج های نخ قرار دهید. برای نخ های ماده، قطر داخلی (ID) را اندازه بگیرید. فک های اندازه گیری داخلی کولیس را داخل پورت قرار دهید. این اندازه گیری را دقیقاً در هر دو اینچ و میلی متر ثبت کنید.

3. مرحله 3: گام نخ را اندازه بگیرید. در اینجا به یک گام سنج تخصصی نیاز دارید. یک گام سنج دارای تیغه های فلزی کوچک با لبه های دندانه دار است. تیغه های مختلف را به نخ ها فشار دهید تا یکی کاملاً بدون هیچ شکافی جا بیفتد. آن را روی یک منبع نور نگه دارید. اگر نوری را دیدید که از میان دندان ها می تابد، تیغه دیگری را امتحان کنید. برای اتصالات Imperial، این موضوع رزوه در هر اینچ (TPI) را تعیین می کند. برای اتصالات متریک، فاصله دقیق بین تاج های نخ را بر حسب میلی متر اندازه گیری می کند.

4. مرحله 4: زاویه صندلی را تعیین کنید. رزوه های موازی اغلب به یک نشیمنگاه زاویه دار برای ایجاد مهر و موم تکیه می کنند. برای تأیید این هندسه از یک سنج زاویه صندلی استفاده کنید. گیج را در محل اتصال بلغزانید تا روی سطح آب بندی قرار گیرد. باید بررسی کنید که آیا زاویه 37 درجه، 45 درجه یا 60 درجه است. این زاویه نشان می دهد که اتصالات چگونه یک مهر و موم ایمن را فراتر از رزوه های به هم پیوسته ایجاد می کند.

ارزیابی استانداردهای رزوه اصلی و مکانیزم های آب بندی

تطبیق سطح نخ تنها نیمی از کار است. شما باید کاملاً با مکانیسم آب بندی مطابقت داشته باشید. استانداردهای صنعتی مختلف از روش های کاملاً متفاوتی برای محتوی سیال پرفشار استفاده می کنند. اجازه دهید متداول ترین پیکربندی هایی را که با آن مواجه خواهید شد ارزیابی کنیم.

مقایسه آب بندی استاندارد رزوه هیدرولیک

NPT / NPTF (مخروطی لوله ملی)

NPT دارای نخ های مخروطی است. از طریق تغییر شکل مکانیکی یک مهر و موم ایجاد می کند. همانطور که اتصال را سفت می کنید، نخ های نر و ماده محکم به هم می چسبند. NPTF (Dryseal) با له کردن تاج های نخ در ریشه ها این را بهبود می بخشد. NPT در تجهیزات قدیمی ایالات متحده بسیار رایج است. شما می توانید با اطمینان یک اتصال رزوه NPT را برای محیط های فشار استاندارد مشخص کنید. با این حال، محدودیت های آن را بشناسید. رزوه های مخروطی در کاربردهای با ارتعاش بالا مشکل دارند. لرزش باعث عقب نشینی و نشت آنها می شود.

JIC (شورای صنعت مشترک) شعله ور 37 درجه

JIC از نخ های موازی استفاده می کند. روی خود نخ ها مهر و موم نمی کند. در عوض، از طریق یک صندلی زاویه دار 37 درجه فلز به فلز آب بندی می شود. این یک انتخاب عالی برای سیستم های فشار بالا است. JIC به طور گسترده ای سازگار و بسیار استاندارد در سراسر صنایع جهانی است. با این حال، نیاز به نصب دقیق دارد. اتصالات JIC به شدت مستعد سفت شدن بیش از حد هستند. اگر آنها را بیش از حد تهاجمی بچرخانید، سطوح فلزی را زخم می‌کنید یا شعله‌ها را می‌شکافید و آب‌بند را خراب می‌کنید.

ORFS (O-Ring Face Seal)

ORFS متکی بر رزوه های موازی و سطح آب بندی صاف است. یک O-ring در یک شیار روی اتصالات نر قرار دارد. هنگامی که سفت می شود، حلقه O بر روی صفحه صاف پورت ماده فشرده می شود. ما ORFS را استاندارد طلایی مطلق برای محیط‌های با لرزش بالا می‌دانیم. عملکرد نشتی صفر را در سیستم های قدرت سیال شدید ارائه می دهد. O-ring نرم حرکات ریز را جذب می کند که معمولاً مهر و موم فلز به فلز را می شکند.

BSPP (لوله استاندارد بریتانیایی موازی) و متریک

BSPP دارای موضوعات موازی است. از آنجایی که رزوه ها آب بندی نمی شوند، BSPP به عناصر آب بندی ثانویه نیاز دارد. شما معمولاً از مهر و موم چسبان (واشر داوتی)، حلقه های O یا حلقه های برش استفاده می کنید. رزوه های متریک به طور مشابه عمل می کنند اما از اندازه دقیق میلی متری پیروی می کنند. تعیین این استانداردها برای تجهیزات ساخت اروپا ضروری است. برای اطمینان از حفاظت از گارانتی و ایمنی سیستم، باید مطابق با ساختارهای OEM استاندارد شده جهانی باشید.

سازگاری سیستم: یکپارچه سازی اتصالات با قطعات پمپ و شیر

رتبه بندی فشار (کار در مقابل انفجار)

هر اتصال باید فشار دینامیکی سیستم شما را کنترل کند. شما باید بین فشار کاری و فشار ترکیدگی تفاوت قائل شوید. فشار کاری نشان دهنده حداکثر فشار مداومی است که قطعه به طور ایمن از عهده آن برمی آید. فشار انفجار نقطه نظری شکست فاجعه بار است. استانداردهای صنعتی ضریب ایمنی 4:1 را تعیین می کنند. اگر پمپ هیدرولیک شما به طور مداوم 3000 PSI خروجی می دهد، اتصال انتخابی شما باید دارای رتبه کاری 3000 PSI و رتبه انفجاری 12000 PSI باشد. تطبیق این قابلیت ها از فوران ناگهانی در هنگام افزایش فشار غیرمنتظره جلوگیری می کند.

انتخاب مواد

استانداردهای ریسمان در صورت خرابی مواد هیچ معنایی ندارند. شما باید فولاد کربن، فولاد ضد زنگ و برنج را به دقت ارزیابی کنید. فولاد کربنی استحکام بسیار خوبی برای مصارف صنعتی با فشار بالا ایجاد می کند. با این حال اگر در معرض رطوبت قرار گیرد به راحتی زنگ می زند. فولاد ضد زنگ مقاومت بالایی در برابر خوردگی محیطی ارائه می دهد و دمای عملیاتی شدید را به طور بی عیب و نقص اداره می کند. برنج برای کاربردهای کم فشار خوب کار می کند، اما باید سازگاری سیال را تأیید کنید. برخی از مایعات هیدرولیک مصنوعی برنج را به مرور زمان تجزیه شیمیایی می کنند.

محدودیت های بندر

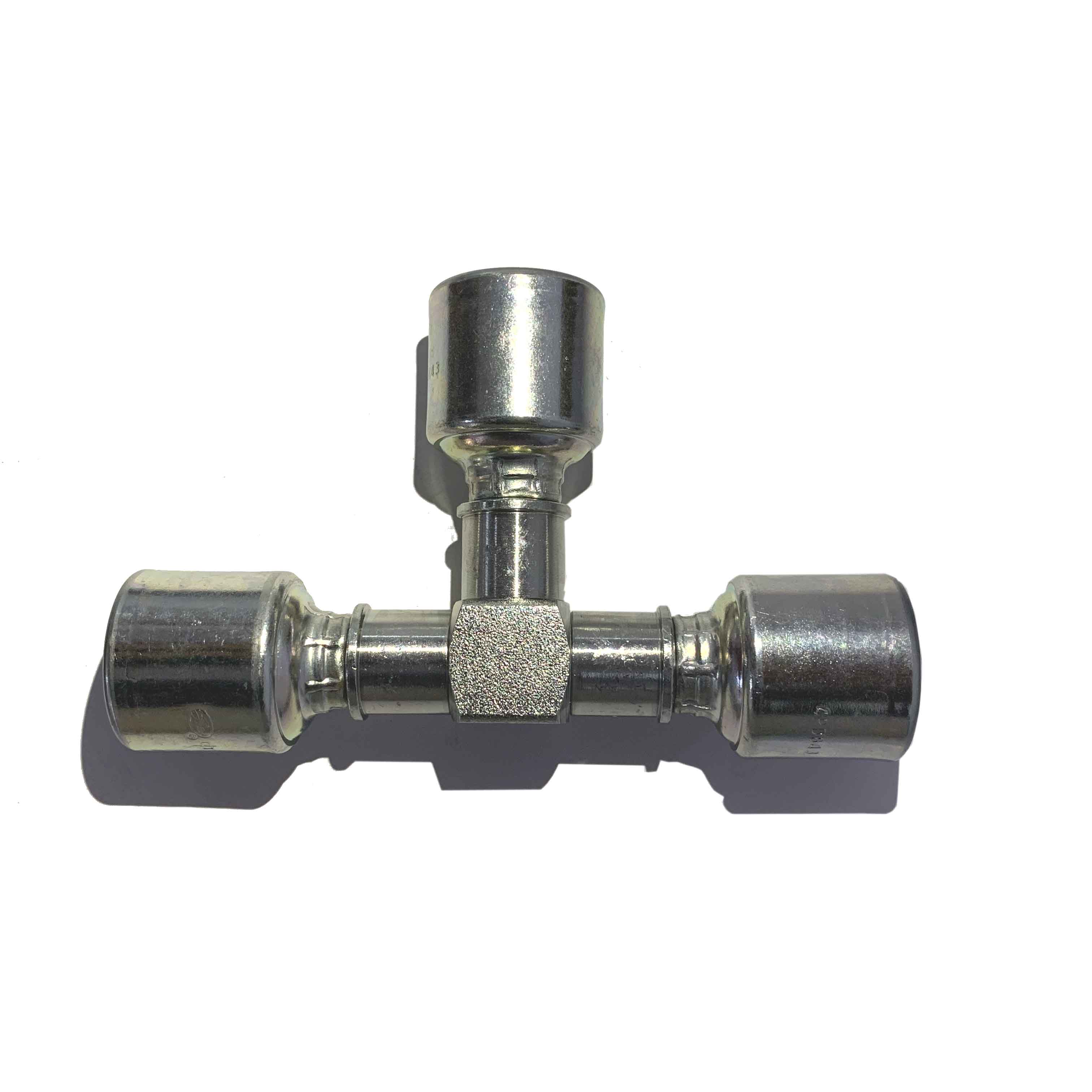

فضای فیزیکی استراتژی مسیریابی شما را دیکته می کند. شما باید هندسه اطراف بلوک ها و منیفولدهای شیر را ارزیابی کنید. گاهی اوقات، اتصالات مستقیم استاندارد به سادگی مناسب نیستند. ممکن است برای مانور دادن در اطراف موانع به آرنج های 90 درجه نیاز داشته باشید. در سناریوهای مسیریابی فشرده که در آن چندین خط همگرا می شوند، ممکن است به پیکربندی های تخصصی نیاز داشته باشید. مشخص کردن یک اتصال سه راهی چین دار می تواند جریان سیال را بدون گسترش ردپای فضایی منیفولد به خوبی تقسیم کند. همیشه قبل از سفارش، ترخیص کالا از گمرک خود را اندازه بگیرید.

واقعیت های پیاده سازی و گام های بعدی تدارکات

خطرات نصب

مدیریت گشتاور موفقیت نصب شما را مشخص می کند. تکیه بر احساس فیزیکی باعث شکست می شود. شما باید خطرات ناشی از گشتاور زیاد و کم گشتاور را برطرف کنید. گشتاور بیش از حد به راحتی درگاه های ماده چدنی را ترک می کند. صندلی های فلزی را منحرف می کند و رشته های موازی را می بندد. برعکس، کم گشتاور، اتصال را آسیب پذیر می کند. ارتعاشات سیستم به سرعت مفاصل تحت گشتاور را شل می کند و باعث نشت شدید مایع می شود. همیشه از آچار گشتاور کالیبره شده استفاده کنید و به شدت از مشخصات سازنده پیروی کنید.

مغالطه قابلیت استفاده مجدد

تیم های تعمیر و نگهداری اغلب سعی می کنند با استفاده مجدد از قطعات قدیمی در زمان صرفه جویی کنند. شما باید از این اشتباه استفاده مجدد اجتناب کنید. اتصالات رزوه مخروطی با تغییر شکل فعال فلز آب بندی می شوند. پس از تغییر شکل، دیگر هرگز به طور کامل آب بندی نخواهند شد. به طور مشابه، O-ring های خرد شده یک مجموعه دائمی می گیرند. آنها پس از فشرده سازی اولیه خاصیت ارتجاعی خود را از دست می دهند. هرگز نباید از این اقلام در طول دوره های تعمیر و نگهداری استفاده مجدد کنید. فورا آنها را دور بیندازید و اجزای تازه و بدون آسیب را نصب کنید.

تامین کنندگان فهرست کوتاه

تدارکات نیاز به ارزیابی دقیق فروشنده دارد. شما نمی توانید اجزای تایید نشده را از منابع غیرقابل ردیابی بخرید. معیارهای روشنی را برای تامین کنندگان خود تعیین کنید. ردیابی کامل مواد و پایبندی مستند به استانداردهای تولید SAE/ISO را تقاضا کنید. اطمینان حاصل کنید که آنها مدل های CAD دقیقی را برای تیم مهندسی شما ارائه می دهند. تامین کنندگان عالی همچنین پشتیبانی فنی قوی را در مواقعی که نیاز دارید، ارائه می دهند . به قطعات اتصال هیدرولیک سفارشی برای ساخت ماشین های پیچیده تضمین کیفیت را بر قیمت خرید اولیه اولویت دهید.

پایان

• تعیین صحیح رزوه های هیدرولیک به اندازه گیری روشی قطر، گام و زاویه نشیمنگاه نیاز دارد.

• شما باید مکانیسم‌های مهر و موم متمایز NPT، JIC، ORFS، و BSPP را برای اطمینان از یکپارچگی در کل سیستم درک کنید.

• فشار دینامیکی و محدودیت های فضایی به شدت بر انتخاب مواد نهایی و پیکربندی شما تأثیر می گذارد.

• رعایت دقیق مشخصات گشتاور نصب از ترک خوردگی پرهزینه پورت و نشت ناشی از لرزش جلوگیری می کند.

هرگز یک اتصال را حدس نزنید یا "کاه چشم" یکپارچگی سیستم سیال شما کاملاً به تطبیق استاندارد مناسب با پورت مناسب بستگی دارد. یک اشتباه بی دقتی ایمنی را به خطر می اندازد و ماشین آلات گران قیمت را خراب می کند. قبل از ثبت سفارش، با یک متخصص فنی مشورت کنید یا از نمودار شناسایی رشته تأیید شده برای ارجاع متقابل اندازه گیری های خود استفاده کنید.

پرسش

س: آیا می توانید رشته های NPT و BSPT را به هم متصل کنید؟

پاسخ: خیر. علیرغم ظاهر مشابه، زوایای نخ کاملاً متفاوتی دارند (60 درجه برای NPT در مقابل 55 درجه برای BSPT) و گام‌های نخ متفاوت. چسباندن آنها به هم نشت شدید را تضمین می کند و به رزوه های داخلی هر دو جزء آسیب می رساند.

س: تفاوت بین اتصالات NPT و NPTF چیست؟

پاسخ: هر دو مخروطی هستند، اما NPTF (Dryseal) با له کردن تاج های نخ در ریشه ها یک مهر و موم مکانیکی مستقیم ایجاد می کند. این تغییر شکل اغلب نیاز به نوار تفلون یا درزگیر را از بین می برد. استاندارد NPT به یک ترکیب آب بندی برای جلوگیری از نشتی نیاز دارد.

س: چگونه بفهمم که به اتصالات شلنگ هیدرولیک موازی یا مخروطی نیاز دارم؟

A: به الزامات مهر و موم دقت کنید. اگر پورت برای نگهداری سیال به یک حلقه O، واشر چسبانده شده یا یک صندلی فلزی زاویه دار متکی باشد، به یک رزوه موازی نیاز دارد. اگر خود نخ ها به عنوان مهر و موم عمل کنند، مخروطی است.

س: آیا رشته های JIC و SAE قابل تعویض هستند؟

پاسخ: خیر. در حالی که آنها هر دو از نخ های مستقیم استفاده می کنند و تقریباً با چشم غیر مسلح یکسان به نظر می رسند، JIC از یک صندلی شعله ور 37 درجه استفاده می کند. SAE استاندارد از صندلی فلر 45 درجه استفاده می کند. اگر آنها را مخلوط کنید به درستی مهر و موم نمی شوند.
