چگونه بلبرینگ های چرخشی را برای جرثقیل ها و بیل مکانیکی انتخاب می کنید؟

یاتاقان های چرخشی هسته حیاتی مطلق ماشین آلات سنگین را تشکیل می دهند. یک شکست ساختاری منجر به خرابی تجهیزات فاجعه بار می شود. بدتر از آن، خطرات ایمنی شدیدی را در سایت های شغلی فعال ایجاد می کند. تعیین این اجزای عظیم نیاز به تمرکز مهندسی دقیق دارد. این هرگز یک فرآیند ساده و یکسان نیست. نیازهای عملیاتی یک جرثقیل برجی ثابت بسیار با نیازهای یک بیل مکانیکی مسیری که به طور مداوم در حال حرکت است متفاوت است. طراحان تجهیزات برای انتخاب بهترین قطعات چرخشی به روشی قابل اعتماد نیاز دارند. این مقاله یک چارچوب قطعی و مهندسی را معرفی می‌کند. شما یاد خواهید گرفت که چگونه اجزای مناسب را به درستی ارزیابی و فهرست کوتاه کنید. ما این روش را بر اساس داده های بار تأیید شده، یکپارچگی ساختاری و واقعیت های خاص برنامه استوار می کنیم. اجازه دهید معیارهای دقیق مورد نیاز برای حفظ ایمن و کارآمد چرخش ماشین‌آلات شما تحت بارهای شدید را بررسی کنیم. این رویکرد پیشگیرانه از شکست های فاجعه بار ساختاری جلوگیری می کند.

خوراکی های کلیدی

• تجهیزات پروفیل بار را تعیین می‌کنند: جرثقیل‌ها به مقاومت بالایی در برابر ممان‌های کج شدن نیاز دارند، در حالی که پروفیل‌های باربر بیل مکانیکی باید شوک‌های دینامیکی شدید را در نظر بگیرند.

• دنده مهم است: انتخاب یک یاتاقان چرخ دنده خارجی در مقابل پیکربندی داخلی اساساً دسترسی تعمیر و نگهداری و یکپارچگی پینیون را تغییر می دهد.

• فراتر از نمودارهای استاندارد نگاه کنید: انتخاب دقیق بلبرینگ چرخشی مستلزم در نظر گرفتن استحکام ساختاری، صافی سطح نصب و عوامل ایمنی خاص کاربرد است.

• راستی‌آزمایی فروشنده بسیار مهم است: فهرست نهایی تأمین‌کنندگان براساس گواهی‌های مواد قابل تأیید، داده‌های آزمایش مخرب و پشتیبانی مهندسی سفارشی، نه فقط قیمت‌گذاری پایه.

تجزیه و تحلیل مشخصات عملیاتی: جرثقیل در مقابل بیل مکانیکی

ماشین آلات سنگین در محیط های بسیار نابخشودنی کار می کنند. ما باید قبل از انتخاب اجزای ساختاری، مشخصات عملیاتی خاص را به طور کامل تجزیه و تحلیل کنیم. قطعه ای که برای چرخش صاف طراحی شده است در اثر ضربه های شدید شوک خرد می شود.

محیط جرثقیل (لحظه شیب زیاد)

جرثقیل ها در درجه اول کارهای ثابت و سنگین را انجام می دهند. آنها محموله های عظیم را در ارتفاعات هوا در شعاع شدید معلق می کنند. این هندسه خاص لحظات واژگونی فوق العاده ای را در پایه ماشین ایجاد می کند. یک با کیفیت بالا حلقه چرخان جرثقیل باید این نیروهای گرانشی شدید را تحمل کند. همچنین نیاز به مقاومت در برابر بارهای شدید باد در طول دوره های ثابت طولانی مدت دارد. مهندسان فاکتورهای ایمنی سختگیرانه ای را برای این طرح ها اعمال می کنند.

شما اغلب الزامات ضریب ایمنی را از 1.33 تا 1.5 یا بالاتر خواهید دید. استانداردهای انطباق منطقه ای به شدت این ضرایب دقیق را دیکته می کنند. لحظه های واژگونی سعی می کند سازه بالایی را از زیرشاخه دور کند. بنابراین، هندسه راه آهن باید عناصر نورد را به طور ایمن در جای خود قفل کند. این طرح ظرفیت بار محوری شدید همراه با مقاومت لحظه ای استثنایی را در اولویت قرار می دهد.

محیط بیل مکانیکی (شوک دینامیکی بالا)

تجهیزات خاکبرداری با واقعیت مکانیکی کاملاً متفاوتی روبرو هستند. بیل مکانیکی در طی هر جابجایی منفرد تحت فشار چرخشی مداوم و مکرر قرار می گیرد. آنها در کل چرخه حفاری ارتعاش شدید ایجاد می کنند. یک پروفیل دقیق بیل مکانیکی باربری بیش از هر چیز نیاز به ظرفیت شعاعی بالایی دارد. باید انعطاف پذیری باورنکردنی را در برابر ضربه های ناگهانی و دلخراش نشان دهد.

سناریویی را در نظر بگیرید که در آن یک سطل بیل مکانیکی ناگهان به گرانیت جامد پنهان شده در زیر زمین برخورد می کند. این شوک جنبشی عظیم مستقیماً از بوم و به مفصل چرخشی حرکت می کند. بیل مکانیکی همچنین به راه حل های آب بندی بسیار تخصصی نیاز دارد. گرد و غبار ساینده، گل مرطوب و آب اسیدی دائماً مسیرهای داخلی را تهدید می کند. درزگیرهای صنعتی استاندارد به سرعت در این ترانشه ها خراب می شوند. برای جلوگیری از ورود آلودگی و سایش سریع، باید مهر و موم های مانع محکم را مشخص کنید.

ارزیابی پیکربندی بلبرینگ و چرخ دنده

در مرحله بعد، ما باید چگونگی انتقال گشتاور چرخشی بین موتور محرک و روبنا را بررسی کنیم. رابطه مکانیکی که Bearing & Gear را به هم متصل می کند ، یک نقطه تصمیم گیری اولیه در طراحی تجهیزات است. انجام این اشتباه منجر به خرابی زودرس پینیون و هزینه های بیش از حد تعمیر و نگهداری می شود.

تعریف مکانیزم محرک

گشتاور چرخشی از یک موتور محرک هیدرولیک یا الکتریکی از طریق چرخ دنده پینیون حرکت می کند. این پینیون مستقیماً با دندانه های بریده شده در یکی از حلقه های چرخان شبکه می شود. شما باید تصمیم بگیرید که آیا این دندان ها روی حلقه داخلی هستند یا حلقه بیرونی. این انتخاب روی کل طرح شاسی تاثیر می گذارد.

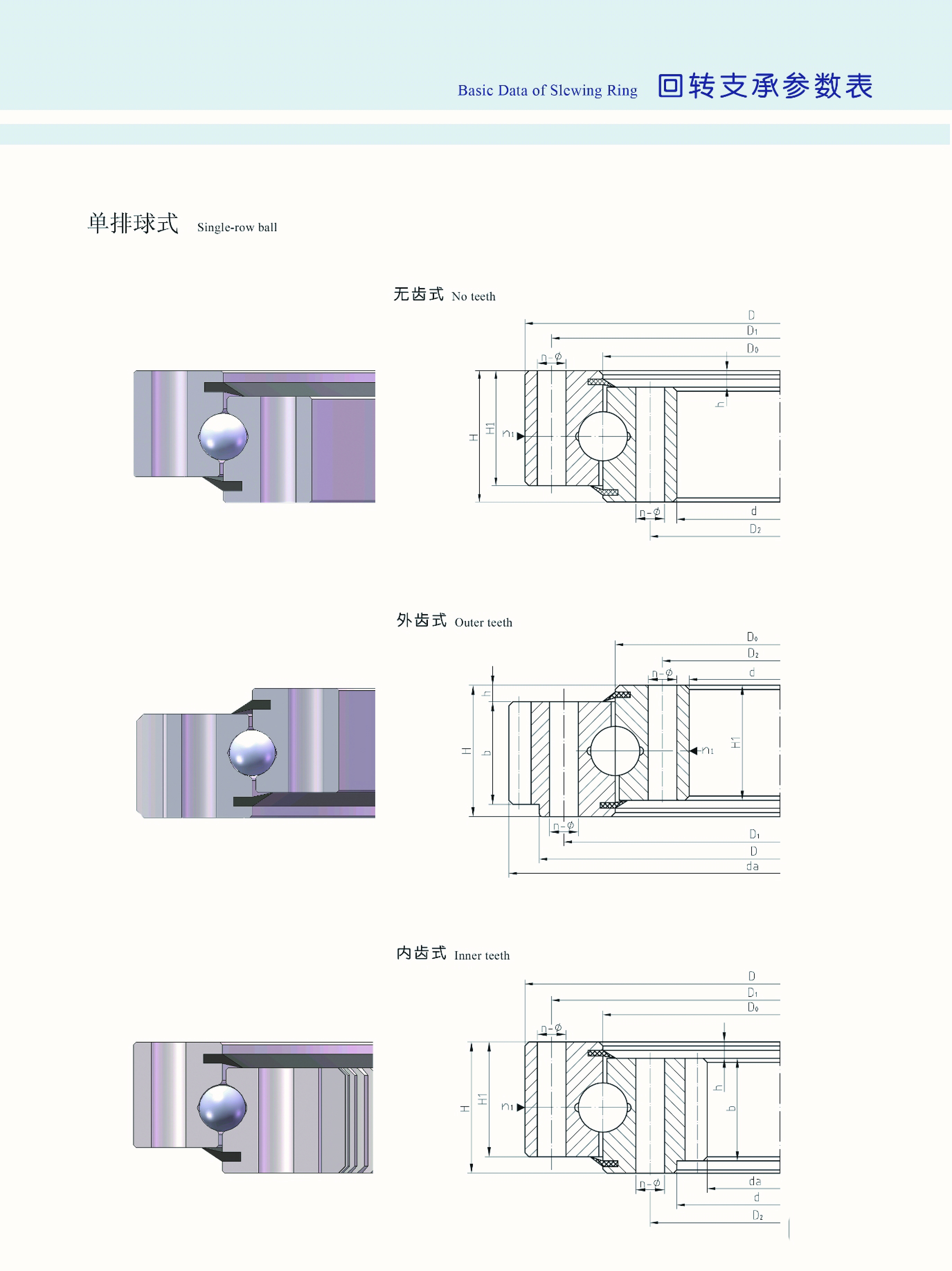

دنده داخلی در مقابل دنده خارجی

طراحان تجهیزات معمولا بین دو راه اندازی درایو اصلی انتخاب می کنند. هر پیکربندی مزایای مکانیکی و عملیاتی متمایز را ارائه می دهد.

• تنظیمات چرخ دنده خارجی: یاتاقان چرخ دنده خارجی قطر گام مش دنده را به حداکثر می رساند. این قطر بزرگتر به گشتاور کمتری از موتور محرک برای چرخاندن دستگاه نیاز دارد. روال های بازرسی بصری ساده شده را ارائه می دهد. خدمه تعمیر و نگهداری به راحتی می توانند سایش دندان را مشاهده کرده و روانکاری دستی را اعمال کنند. ما این گزینه را برای ماشین هایی که به دلیل فضای داخلی تنگ محدود شده اند به شدت توصیه می کنیم.

• تنظیمات دنده داخلی: گاهی اوقات موتور محرک اولیه نیاز به حفاظت فیزیکی بیشتری دارد. تنظیم دنده داخلی موتور و پینیون را به طور کامل در داخل شاسی تجهیزات نگه می دارد. قاب بیرونی فولادی سنگین از مش ظریف در برابر خطرات شدید محیطی محافظت می کند. از آسیب های فاجعه بار ناشی از ریزش سنگ ها، زباله ها یا گل های عمیق جلوگیری می کند.

گزینه های بدون دنده / بدون چرخ

برنامه های خاص به سیستم های درایو کاملاً مستقل نیاز دارند. شما همیشه نیازی به ماشینکاری دندانه های چرخ دنده در حلقه یاتاقان ندارید. تنظیمات بدون چرخ دنده برای پلت فرم های تخصصی بالابر بسیار خوب عمل می کنند. این پلت فرم ها اغلب از درایوهای اصطکاک ثانویه یا سیستم های تسمه خارجی برای کنترل چرخش استفاده می کنند. برداشتن دندانه های چرخ دنده ساخت را ساده می کند و وزن اولیه قطعه را کاهش می دهد.

چارچوب های سازه ای برای انتخاب بلبرینگ چرخشی

انتخاب صحیح بلبرینگ چرخشی کاملاً به انتخاب عناصر نورد داخلی مناسب بستگی دارد. ما باید چارچوب ساختاری داخلی را با محدودیت های بار عملیاتی مورد انتظار مطابقت دهیم. شما نمی توانید پیکربندی ها را بدون محاسبه مجدد کامل حاشیه های ایمنی تعویض کنید.

بلبرینگ تک ردیفی در مقابل بلبرینگ دو ردیفه

طرح های بلبرینگ راه حل های چرخشی بسیار مقرون به صرفه ای را ارائه می دهند. آنها حرکت عالی با اصطکاک کم را ارائه می دهند. با این حال، آنها محدودیت های بار فیزیکی سختی دارند. شما می توانید تنظیمات تک ردیفی مناسب برای جرثقیل های سبک و مینی بیل های کوچکتر را پیدا کنید. طرح های دو ردیفه با توزیع نیرو در دو مسیر مسابقه، پایداری قابل توجهی را ایجاد می کنند. با این حال، آنها همچنان در مواجهه با لحظات واژگونی عظیم در مقیاس صنعتی کوتاه می آیند.

بلبرینگ های متقاطع

پیکربندی های غلتکی متقاطع در مقایسه با طرح های توپ، سفتی ساختاری بالاتری را ارائه می دهند. غلتک های استوانه ای جهت خود را در زوایای 90 درجه تغییر می دهند. این هندسه دقت چرخشی استثنایی را ارائه می دهد. این قطعات بارهای شعاعی، محوری و لحظه ای همزمان را به طور موثری مدیریت می کنند. زمانی که پایداری بار و موقعیت دقیق اهمیت دارد، باید تنظیمات غلتکی متقاطع را مشخص کنید.

غلتک سه ردیفه (استاندارد سنگین)

تجهیزات خاکبرداری و بلند کردن عظیم نیاز به راه حل های بسیار سنگین دارد. رولبرینگ های سه ردیفه مسیرهای بار محوری و شعاعی را به طور کامل جدا می کنند. در این طرح از غلتک هایی با جهت افقی برای بارهای محوری و غلتک های عمودی برای بارهای شعاعی استفاده می شود. این مزیت مهندسی متمایز از تمرکز استرس پیچیده در داخل جاده جلوگیری می کند. ما این پیکربندی را به عنوان انتخاب بهینه برای جرثقیل های دریایی با حداکثر ظرفیت قرار می دهیم. بیل‌های معدنی فوق‌العاده بزرگ نیز برای زنده ماندن از چندین دهه سوءاستفاده، به شدت به این معماری قوی متکی هستند.

بررسی منحنی بار

هرگز محدودیت های نظری خود را حدس نزنید. همیشه بارهای دینامیکی محاسبه شده خود را با منحنی حد استاتیک خاص سازنده ارجاع دهید. برای تضمین ایمنی در طول زمان باید محاسبات کامل رتبه بندی عمر را انجام دهید. مهندسان از تحلیل المان محدود برای تجسم نحوه انتقال بارها از طریق عناصر نورد استفاده می کنند.

جدول 1: مقایسه سازه های بلبرینگ متداول

واقعیت های اجرایی و کاهش شکست زودرس

حتی باکیفیت ترین قطعات نیز در اجرای ضعیف به سرعت از بین می روند. محدودیت‌های نظری هیچ معنایی ندارند اگر نصب فیزیکی نقص‌های کشنده را ایجاد کند. اجازه دهید به مشکلات رایج نصب و نحوه جلوگیری از آنها بپردازیم.

متغیر ساختار نصب

یک حلقه چرخان فقط به اندازه ساختار فولادی نصب شده در زیر آن سفت است. شما باید قطعه را به یک سطح کاملا صاف و دقیقاً ماشینکاری شده بچسبانید. بی نظمی های سطح نصب باعث مشکلات عملیاتی شدید می شود. خارج از مسطح بودن، نقاط سخت موضعی در طول مسیر مسابقه ایجاد می کند. همانطور که تجهیزات می چرخد، عناصر غلتشی در این نقاط تنگ خرج می کنند. این نقاط سخت مستقیماً منجر به تخریب سریع راه آهن و شکست فاجعه آمیز اولیه می شود.

خطرات کشش بست و پیچ

پیچ و مهره ها کل مجموعه چرخشی را در کنار هم نگه می دارند. برای هر نصب باید پیچ ​​های با کشش بالا و دقیقاً از پیش تنیده شده را مشخص کنید. روش های کشش نامناسب خطرات ساختاری عظیمی را ایجاد می کند. نیروهای گیره ناهموار مستقیماً منجر به خستگی زودرس پیچ می شود. یک پیچ شل فشار شدید را به همسایگان خود منتقل می کند. با گذشت زمان، این خستگی آبشاری باعث جدایی کامل و فاجعه آمیز بین روبنا و زیرانداز می شود.

1. همیشه قبل از نصب، رزوه های پیچ و سوراخ های نصب را به خوبی تمیز کنید.

2. برای دستیابی به نیروی گیره دقیق از آچار گشتاور هیدرولیک کالیبره شده استفاده کنید.

3. برای اطمینان از توزیع یکنواخت بار، دنباله محکم سفت کردن الگوی ستاره ای را دنبال کنید.

4. پس از 100 ساعت اول کارکرد تجهیزات، همه بست ها را مجدداً گشتاور کنید.

طول عمر روغنکاری و آب بندی

محیط های با اصطکاک بالا، گریس روانکاری استاندارد را خیلی سریع از بین می برند. شما باید واقعیت های تجزیه گریس را در زمینه ارزیابی انتقادی کنید. گرمای زیاد و فشار شدید خواص شیمیایی اساسی روان کننده را تغییر می دهد. پس از جدا شدن روغن از غلیظ کننده، تماس فلز روی فلز آغاز می شود.

علاوه بر این، مهر و موم های نیتریل استاندارد در محیط های بسیار ساینده به شدت مبارزه می کنند. آنها به راحتی روی زباله های دندانه دار پاره می شوند. شما باید به سیستم های آب بندی لابیرنتی پیشرفته برای کاربردهای شدید معدن و خاک برداری ارتقا دهید. این مهرهای پیچیده یک پیچ و خم فیزیکی ایجاد می کنند. آنها مانع از رسیدن آلاینده ها به عناصر نورد حیاتی می شوند.

معیارهای فهرست کوتاه و مراحل بعدی تدارکات

تدارکات بسیار فراتر از بررسی ساده ابعاد کاتالوگ است. شما نیاز به مدرک قابل تایید کیفیت مهندسی از تامین کنندگان بالقوه خود دارید. ارزان ترین گزینه اولیه اغلب به گران ترین اشتباه تبدیل می شود.

درخواست اسناد صحیح

به تیم های خرید خود دستور دهید تا داده های مهندسی بسیار خاص را درخواست کنند. نمودارهای دقیق قابلیت بار استاتیکی و دینامیکی متناسب با دستگاه خود را درخواست کنید. بر اساس گشتاور دقیق پینیون خود، محاسبات جامع استحکام دندان دنده را بخواهید. تقاضای مدل های CAD و 3D. شما به این فایل ها نیاز دارید تا تجزیه و تحلیل المان محدود مستقل خود را روی یکپارچه سازی شاسی اجرا کنید.

بررسی مواد و عملیات حرارتی

متالورژی پایه بقای بلندمدت اجزا را دیکته می کند. نیاز به اثبات غیرقابل انکار عمق سخت شدن القایی راه آهن. اگر لایه سخت شده خیلی کم عمق باشد، راهروی زیر بار خرد می شود. اطمینان حاصل کنید که مواد هسته دارای چقرمگی ضربه بالایی برای زنده ماندن از بارهای ضربه ای هستند. مشخصات صنعتی رایج شامل فولاد آهنگری 42CrMo یا 50Mn است. قبل از امضای هر گونه سفارش خرید، داده‌های آزمایش مخرب و گواهی‌های کارخانه را برای تأیید این ویژگی‌های فیزیکی بخواهید.

ارزیابی طول عمر چرخه زندگی

تصمیم خرید حیاتی خود را بر اساس طول عمر طولانی مدت چرخه زندگی تنظیم کنید. صرفاً روی برچسب قیمت واحد اولیه ثابت نکنید. قطعات با کیفیت پایین اغلب هزاران ساعت زودتر خراب می شوند. شما باید هزینه هنگفت زمان خرابی تعویض را در نظر بگیرید. یک حلقه شکست خورده کل یک سایت ساخت و ساز را زمینگیر می کند. فواصل نگهداری و کار تعویض را در ارزیابی نهایی فروشنده خود در نظر بگیرید. یک قطعه با مهندسی ماهرانه و بسیار بادوام باعث صرفه جویی در سرمایه بسیار زیادی در طول ده سال کار مداوم و طاقت فرسا می شود.

پایان

انتخاب مونتاژ چرخشی مناسب یک شکاف مهندسی حیاتی را پر می کند. این محدودیت های مکانیکی نظری را به واقعیت های خشن سایت های ساخت و ساز فعال متصل می کند. تصمیم گیرندگان باید به طور مداوم داده های بار تجربی و سازگاری ساختاری قوی را نسبت به مشخصات کاتالوگ عمومی اولویت دهند. جرثقیل ها به مقاومت باورنکردنی در برابر لحظات واژگونی نیاز دارند. بیل‌های مکانیکی به انعطاف‌پذیری بی‌نظیری در برابر بارهای شوک ثابت و خشن نیاز دارند.

تطبیق عناصر نورد داخلی و تنظیمات دنده با دستگاه خاص شما عملکرد ایمن و قابل اعتماد را تضمین می کند. حلقه ای که به درستی مشخص شده و با دقت نصب شده باشد، هزاران ساعت کار بدون مشکل را ارائه می دهد. ما به شدت توصیه می کنیم قبل از نهایی کردن هر گونه طراحی تجهیزات به دنبال راهنمایی متخصص باشید. برای ارزیابی پروفایل بار سفارشی با تیم پشتیبانی مهندسی ما تماس بگیرید یا راهنمای اندازه گیری فنی ما را دانلود کنید تا پروژه بعدی خود را امروز شروع کنید.

پرسش

س: چگونه بار معادل یک یاتاقان چرخشی را محاسبه کنم؟

پاسخ: شما بار معادل را با استفاده از یک فرمول تخصصی که حداکثر بار محوری، بار شعاعی و ممان کج شدن کل را ترکیب می‌کند، محاسبه می‌کنید. مهندسان بر اساس نوع تجهیزات، یک ضریب ایمنی خاص برنامه را اعمال می کنند. شما این بار معادل نهایی را در برابر منحنی حد استاتیک سازنده رسم می کنید تا ایمنی سازه را تأیید کنید.

س: طول عمر معمول حلقه چرخان جرثقیل چقدر است؟

پاسخ: مهندسان طول عمر را در ساعت‌های چرخشی نظری اندازه‌گیری می‌کنند که به عنوان عمر L10 شناخته می‌شود. یک مونتاژ با کیفیت بالا معمولاً بین 10000 تا 30000 ساعت کاری متغیر است. با این حال، این طول عمر به شدت به پیروی دقیق از برنامه های روانکاری مداوم، حفظ کشش مناسب پیچ و مهره و هرگز تجاوز از محدودیت های ظرفیت تعیین شده بستگی دارد.

س: چه زمانی باید غلتک ها را به جای توپ برای یاتاقان های بیل مکانیکی انتخاب کنم؟

پاسخ: زمانی که ماشین آلات شما در شرایط کج شدن شدید کار می کند یا با ضربه های شدید شوک مواجه می شود، ما به شدت تنظیمات غلتکی را توصیه می کنیم. غلتک‌های استوانه‌ای نسبت به توپ‌های کروی، سطح تماس بسیار بزرگ‌تری را در برابر مسیر مسابقه ایجاد می‌کنند. این هندسه حداکثر استحکام ساختاری را ارائه می‌کند و از تسلیم شدن فولاد تحت فشار زیاد جلوگیری می‌کند.

س: هر چند وقت یکبار باید دندانه های چرخ دنده و راه آهنی روغن کاری شوند؟

A: به عنوان یک خط پایه عملگرا، مسیرهای مسابقه و دندانه های چرخ دنده را هر 50 تا 100 ساعت کار برای تجهیزات فعال به صورت دستی روغن کاری کنید. با این حال، شرایط سخت شامل گل سنگین، آب شور خورنده، یا چرخش مداوم به سیستم‌های خودکار روان‌کاری مداوم برای جلوگیری از تخریب سریع گریس و سایش فلز روی فلز نیاز دارد.
