چگونه سرعت دوتایی بانچر بر تولید کابل تأثیر می گذارد

تولیدکنندگان کابل هر روز با یک معضل تولید دائمی مواجه می شوند. به نظر می رسد فشار دادن ماشین آلات برای به حداکثر رساندن توان، راهی مستقیم به سمت حاشیه های بالاتر است. با این حال، این رویکرد تهاجمی خطرات شدیدی را به همراه دارد. اپراتورها اغلب کشش سیم و ثبات طول لایه را در تعقیب خروجی به خطر می اندازند. اثربخشی کلی تجهیزات (OEE) هنگامی که ماشین ها از محدودیت های خود عبور می کنند به سرعت کاهش می یابد. مدیران تسهیلات باید به طور کامل مبنای عملیاتی خود را درک کنند. شما باید بین محدودیت های RPM نظری و سرعت واقعی خط پایدار تفاوت قائل شوید. ارزیابی قابلیت های واقعی ماشین یک گام حیاتی است. این امر به شدت بر خرید تجهیزات و تصمیمات مقیاس بندی تأسیسات تأثیر می گذارد. بهینه‌سازی تولید کابل مستلزم این است که سرعت دوشاخه پیچش دوگانه را به‌عنوان یک سیستم یکپارچه و نه یک معیار مجزا در نظر بگیریم. شما باید گیج سیم، کنترل تنش دینامیکی و مشخصات دقیق دستگاه را به دقت متعادل کنید. تسلط بر این متغیرهای خاص، بازده قابل اعتماد را تضمین می کند. این رویکرد دقیق از سرمایه گذاری شما محافظت می کند و نتایج تولید برتر را تضمین می کند.

خوراکی های کلیدی

• حداکثر دور در دقیقه ماشین دارای امتیاز به ندرت با سرعت تولید بهینه برابری می کند. توان عملیاتی واقعی بستگی به تطبیق سرعت با گیج سیم و طول مورد نظر دارد.
• عملیات با سرعت بالا به طور تصاعدی نیروهای گریز از مرکز را افزایش می دهد و به سیستم های کنترل کشش پیشرفته و پویا برای جلوگیری از طویل شدن یا شکستن سیم نیاز دارد.
• دسته 630 دو پیچش یک 'نقطه شیرین' خاص با RPM بالا و ظرفیت قرقره کافی برای داده های استاندارد و کابل های برق ولتاژ پایین ارائه می دهد.
• ارزیابی یک ارتقاء ماشین به طور دقیق بر اساس سرعت تئوریک می تواند ROI را منحرف کند. فاکتورگیری در نرخ‌های ضایعات، چرخه‌های نگهداری و زمان‌های تعویض، یک محاسبه واقعی هزینه به ازای هر متر را فراهم می‌کند.

همبستگی مستقیم بین سرعت دو چرخش بانچر و بازده تولید

تولیدکنندگان اغلب ظرفیت نظری واقعی خود را اشتباه محاسبه می کنند. آنها فقط به مشخصات اوج RPM نگاه می کنند. آنها به طور کامل سرعت عملیاتی پایدار را نادیده می گیرند. این تمرکز منحصر به فرد انتظارات خروجی کاملا غیر واقعی را ایجاد می کند. اپراتورها ماشین ها را طوری تنظیم می کنند که با حداکثر سرعت کار کنند. این استراتژی در صفحات گسترده و پیش بینی های تولید فوق العاده به نظر می رسد. متأسفانه، به طور مداوم در کف کارخانه واقعی شکست می خورد. سرعت های بالا متغیرهایی را معرفی می کند که نیاز به مداخله دائمی انسان دارند.

مکانیک دو پیچ بر یک اصل مهندسی مبتکرانه تکیه دارد. یک بار چرخش کمان فلایر دو پیچ و تاب متمایز به بسته سیمی ایجاد می کند. این طراحی بلافاصله سرعت تولید شما را در مقایسه با مدل های قدیمی تک پیچ دو برابر می کند. این یک خط پایه قوی برای انتظارات کارایی عملیاتی ایجاد می کند. ضریب «دو پیچ در هر انقلاب» تولید کابل مدرن را کاملاً متحول کرد. این به ماشین های فشرده اجازه می دهد تا با خروجی دسته های سنتی عظیم رقابت کنند.

دویدن با حداکثر سرعت مطلق اغلب نتیجه معکوس دارد. به طور متناقضی OEE واقعی شما را کاهش می دهد. سرعت های آیرودینامیکی بالا باعث ایجاد ارتعاشات مکانیکی شدید می شود. این ارتعاشات باعث ریز توقف های مکرر در طول شیفت می شود. پاره شدن سیم در شرایط استرس شدید بسیار بیشتر اتفاق می افتد. سایش ابزار به طور تصاعدی شتاب می گیرد. اپراتورها به طور قابل توجهی زمان بیشتری را صرف نخ کردن سیم های شکسته می کنند تا اینکه در واقع کابل ها را تولید کنند. ماشینی که به طور مداوم با ظرفیت 80٪ کار می کند همیشه از ماشینی که با ظرفیت 100٪ به طور نامنظم کار می کند بهتر است.

برای تعیین معیارهای موفقیت به یک چارچوب قابل اعتماد نیاز دارید. سرعت تولید بهینه دقیقاً نقطه‌ای است که عملکرد درست قبل از شروع صعود قراضه به اوج می‌رسد. یافتن این تعادل نیاز به آزمایش روشمند دارد.

1. خروجی پایه خود را در 70 درصد حداکثر دور در دقیقه اندازه گیری کنید.
2. سرعت عملیات را با افزایش های کوچک 5 درصد افزایش دهید.
3. تمام قطع‌های سیم و ریز توقف‌ها در هر شیفت را با دقت ثبت کنید.
4. آستانه ای را که زمان تعمیر و نگهداری، افزایش سرعت را نفی می کند، شناسایی کنید.
5. این نقطه شیرین را به عنوان روش عملیاتی استاندارد سختگیرانه خود قفل کنید.

نحوه تاثیر پیچش با سرعت بالا بر طول و کیفیت کابل

سرعت چرخشی (RPM) مستقیماً سرعت کشش کاپستان را تعیین می کند. این رابطه مکانیکی ساختار محصول نهایی را تعیین می کند. چرخش سریع به همان اندازه نیاز به کشیدن سریع و دقیق دارد. اگر همگام سازی انجام نشود، هندسه کابل فوراً از بین می رود. شما باید این رابطه ویژگی به نتیجه را از نزدیک ارزیابی کنید. مکانیسم کشش باید به طور یکپارچه با چرخش بروشور مطابقت داشته باشد. هر تاخیری باعث ایجاد نقص های فوری می شود.

سرعت های بالاتر کنترل طول خواب (پیچ) را به طور قابل توجهی پیچیده می کند. گام دقیق از تداخل الکتریکی در کابل های داده جلوگیری می کند. کاپستان های مدرن سروو رانده به صورت پویا تنظیم می شوند تا این دقت را حفظ کنند. آنها به طور قابل توجهی بهتر از مدل های سنتی دنده محور عمل می کنند. سرووها ریز نوسانات را در زمان واقعی جبران می کنند. سیستم های چرخ دنده از واکنش مکانیکی ذاتی رنج می برند. سرووها تصحیح دیجیتال فوری را ارائه می دهند. این دقت دیجیتالی زمین را حتی در دورهای بالا به طرز باورنکردنی ثابت نگه می دارد.

عملیات با سرعت بالا فشار زیادی را به رشته های مسی یا آلومینیومی وارد می کند. یکپارچگی جهت پیچش (S-twist یا Z-twist) می تواند تحت این استرس آسیب ببیند. تنش پسماند عمیقاً در داخل ماتریس فلزی تجمع می یابد. این تنش پنهان باعث می شود که کابل نهایی در حین نصب باز شود یا پیچ خورده شود. سازندهای S-twist و Z-twist به پروفیل های کششی متمایز نیاز دارند. سرعت های بالا هرگونه بی نظمی کوچک در این پروفایل ها را تقویت می کند. اپراتورها باید پایداری جهت پیچش را به طور مداوم کنترل کنند.

تیم های تدارکات باید قبل از خرید تجهیزات، معیارهای QA خاصی را درخواست کنند. از سازندگان ماشین بخواهید که پایداری زمین را در حداکثر سرعت های اعلام شده خود ثابت کنند. درخواست گزارش های آزمایشی واقعی از اجرای قبلی مشتری.

• اندازه گیری واریانس گام مستمر را در طول 10000 متر اندازه گیری کنید.
• درخواست داده های تصویربرداری حرارتی از کمان و یاتاقان ها در زمان اوج عملیات.
• به نتایج تست مقاومت کششی بسته سیم پیچ خورده نیاز دارید.
• گزارش های سازگاری امپدانس الکتریکی را برای همه کابل های داده با فرکانس بالا تجزیه و تحلیل کنید.

غلبه بر تنگناهای سرعت بالا: کنترل تنش و نیروی گریز از مرکز

فیزیک محدودیت های عملیاتی سختگیرانه ای را در تولید سیم دیکته می کند. اجرای سیم ریز یا متوسط ​​در دور 2000+ RPM نیروهای فیزیکی شدیدی ایجاد می کند. نیروهای گریز از مرکز سیم را با خشونت به سمت بیرون به سمت کمان می کشند. آنها دینامیک کشش داخل محفظه دستگاه را به شدت تغییر می دهند. سیم تحت این کشش به بیرون کشیده می شود. مقاومت الکتریکی به دلیل این کشیدگی فیزیکی تغییر می کند. مس می تواند به راحتی در اواسط تولید کار کند و ضربه محکمی بزند.

شما باید راه حل های مختلف کنترل تنش پویا را ارزیابی کنید. سیستم های اصطکاک مکانیکی مانند کلاچ های پودری گرمای بیش از حد تولید می کنند. آنها دقت قابل توجهی را با افزایش دما در طول یک جابجایی از دست می دهند. کلاچ های پودری برای عملیات های با سرعت کم خوب کار می کنند. سیستم های بازخورد کششی موتوری یا پنوماتیکی در سرعت های بالا بسیار بهتر عمل می کنند. آنها نیروی ترمز را به طور مداوم بر اساس داده های حسگر زمان واقعی تنظیم می کنند. سیستم های پنوماتیک زمان پاسخ دهی باورنکردنی میلی ثانیه ای را ارائه می دهند.

چرخش سریع انرژی جنبشی عظیمی را در داخل دستگاه تولید می کند. توقف های اضطراری (E-Stops) یک خطر مکانیکی بزرگ است. اگر ترمزها به درستی درگیر نشوند، قرقره های کامل از بین می روند. ترمز احیا کننده از شکستن فاجعه بار سیم جلوگیری می کند. سیستم های ترمز با کارایی بالا به طور ایمن این انرژی جنبشی را از بین می برند. آنها کمان و قرقره برداشتن را به طور همزمان متوقف می کنند. این توقف هماهنگ از گره خوردن سیم و آسیب به تجهیزات جلوگیری می کند.

کنترل کشش پیشرفته مطمئناً تولید سریعتر را امکان پذیر می کند. با این حال، چالش های تعمیر و نگهداری کاملاً جدیدی را معرفی می کند. این سیستم های حساس نیازمند محیط های عملیاتی بکر هستند. تجمع گرد و غبار حاصل از براده های مس باعث کوری شدید حسگر می شود. شما باید این سنسورهای الکترونیکی را خیلی بیشتر از کلاچ های مکانیکی کالیبره کنید.

جدول 1: مقایسه مکانیسم کنترل کشش

نوع سیستم	عملکرد با سرعت بالا	نیاز به تعمیر و نگهداری	کاربرد ایده آل
اصطکاک مکانیکی (کلاچ پودری)	ضعیف تا متوسط	کم (قطعات ساده)	سیم گیج با سرعت کم و بزرگ اجرا می شود
بازخورد پنوماتیک	عالی	متوسط ​​(به هوای تمیز نیاز دارد)	کابل های داده با سرعت بالا
کشش سروو موتوری	برتر	بالا (کالیبراسیون سنسور)	سیم بسیار ریز، کابل های هوافضا

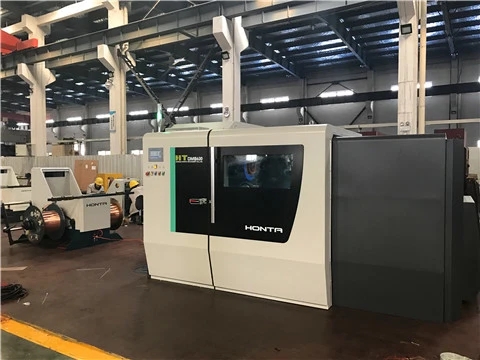

تجهیزات فهرست کوتاه: چه زمانی یک 630 Double-Twist Buncher انتخاب مناسبی است؟

خریداران باید اندازه تجهیزات را به طور منطقی مقایسه کنند. سازندگان دستگاه های سری 500، 630، 800 و 1000 را تولید می کنند. هر دسته ابعاد سیم و جرم قرقره بسیار خاصی را هدف قرار می دهد. بزرگ کردن دستگاه شما انرژی ارزشمند و فضای کف کارخانه را هدر می دهد. کوچک کردن ظرفیت تولید بلند مدت شما را به شدت محدود می کند. شما به یک دسته راه حل نیاز دارید که کاملاً با اهداف خروجی شما هماهنگ باشد.

دسته 630 دو پیچی استاندارد استاندارد صنعتی است. سیم‌های ساختمان، کابل‌های LAN و سیم‌های خودرو را به‌طور بی‌نقصی اداره می‌کند. سطح مقطع تا 6 میلی متر مربع یا گاهی 10 میلی متر مربع را کاملاً در خود جای می دهد. این تطبیق پذیری شدید باعث محبوبیت فوق العاده آن در بین تولید کنندگان جهانی می شود. تعادل کاملی بین سرعت خام و ظرفیت قرقره قابل استفاده برقرار می کند.

شما باید مبادله ذاتی بین سرعت و جرم قرقره را تجزیه و تحلیل کنید. یک دستگاه 630 بدون مشکل در 1500 تا 2000 RPM کار می کند. یک مدل 1000 به دلیل اینرسی چرخشی عظیم بسیار کندتر کار می کند. قرقره های کوچکتر به طور قابل توجهی سریعتر می چرخند. با این حال، آنها نیاز به تغییر اپراتور مکرر دارند. شما باید محاسبه کنید که آیا سرعت اضافی واقعاً افزایش زمان توقف را جبران می کند یا خیر. اغلب، اندازه 630 بهترین مصالحه ریاضی را فراهم می کند.

خریداران قبل از نهایی کردن خرید به یک چارچوب تصمیم گیری روشن نیاز دارند. میانگین طول اجرا خود را با قابلیت‌های کلاس ماشین مشخص کنید. گیج های سیم اولیه خود را مستقیماً با اندازه قرقره ایده آل مطابقت دهید. نمودار زیر را مرور کنید تا فرآیند انتخاب کوتاه خود را راهنمایی کنید.

نمودار 1: کلاس ماشین های دسته بندی و برنامه های هدف

سری ماشین (اندازه قرقره)	متوسط ​​حداکثر دور در دقیقه	سیم هدف سطح مقطع	استفاده در صنعت اولیه
سری 500	2000 - 2500 دور در دقیقه	0.05 میلی متر مربع - 2.5 میلی متر مربع	الکترونیک، کابل های IT خوب
سری 630	1500 - 2000 دور در دقیقه	0.5 میلی متر مربع - 10 میلی متر مربع	خودرو، شبکه LAN، سیم ساختمان
سری 800	1000 - 1500 دور در دقیقه	4.0 میلی متر مربع - 16 میلی متر مربع	کابل های کنترل صنعتی
سری 1000	800 - 1000 دور در دقیقه	10 میلی متر مربع - 35 میلی متر مربع	توزیع برق کم ولتاژ

محاسبه ROI در ارتقاء ماشین های پرسرعت

شما باید یک کیس تجاری محکم برای تجهیزات جدید بسازید. به شدت به ادعاهای اغراق آمیز سازنده اعتماد نکنید. ROI خود را منحصراً بر اساس میانگین های تولید پایدار قرار دهید. به طور دقیق به خالص مترهای خوب تولید شده در هر شیفت نگاه کنید. تاسیساتی را در نظر بگیرید که 24/7 عملیات می کند. تنها افزایش 5 درصدی قراضه هفته ها سود پیش بینی شده را از بین می برد. ابعاد ارزیابی واقع بینانه از بودجه مخارج سرمایه ای شما محافظت می کند.

مصرف انرژی به ازای هر کیلوگرم سیم تولیدی را به دقت ارزیابی کنید. سرعت های آیرودینامیکی بالا به طور قابل توجهی توان الکتریکی (کیلووات) بیشتری را جذب می کنند. کمان های فیبر کربن به کاهش این کشش آیرودینامیکی کمک می کند. با این حال، شما باید مصرف توان را در برابر بازده تولید واقعی ارزیابی کنید. سرعت‌های سریع‌تر گاهی اوقات هزینه بیشتری در برق صنعتی نسبت به صرفه‌جویی در زمان اپراتور دارد. نرخ بهره خود را در برابر افزایش حجم پیش بینی شده محاسبه کنید.

مدل سازی هزینه تعمیر و نگهداری نیاز به صداقت بی رحمانه دارد. اوج سرعت قطعات مصرفی را خیلی سریعتر از بین می برد. باندهای کمان، بلبرینگ های دقیق و قرقره های راهنما به طور تصاعدی فرسوده می شوند. یاتاقان هایی که برای 10000 ساعت رتبه بندی شده اند ممکن است در 4000 ساعت تحت حداکثر تنش از کار بیفتند. این فرکانس جایگزینی سریع را در بودجه عملیاتی خود لحاظ کنید. دویدن با سرعت بالا به روان کننده های مصنوعی گران قیمت نیز نیاز دارد. این هزینه های تکراری را نادیده نگیرید.

قبل از امضای سفارش خرید مستقیما اقدام کنید. درخواست اجرای دقیق "Proof of Concept" از OEM. بر اساس مشخصات دقیق سیم خود، از آنها اطلاعات آزمایشی بخواهید. نمونه های مس خود را برای آنها بفرستید تا بپیچند. درخواست یک آزمون جامع پذیرش کارخانه (FAT) در مرکز آنها. قبل از پذیرش تحویل، عملکرد و کیفیت واقعی را خودتان اندازه گیری کنید.

پایان

به حداکثر رساندن سرعت تجهیزات، فیزیک خام، محدودیت‌های تجهیزات و خواص مواد را متعادل می‌کند. این شامل خیلی بیشتر از چرخاندن یک صفحه به 100٪ است. کار کورکورانه در حداکثر ظرفیت کیفیت سیم را از بین می برد و OEE را خراب می کند. شما باید فرآیند پیچش خود را به عنوان یک سیستم بسیار یکپارچه در نظر بگیرید. کنترل کشش، هماهنگ‌سازی دقیق کاپستان و اندازه‌گیری صحیح دستگاه همه نقش‌های حیاتی دارند.

ماشین‌هایی را که کنترل تنش بسیار پایدار را ارائه می‌دهند، اولویت‌بندی کنید. نیاز به طول های خواب دقیق داشته باشید که به راحتی با ظرفیت 80٪ کار می کنند. به شدت روی مشخصات بازاریابی پیک RPM تمرکز نکنید. دویدن مداوم و بی وقفه همیشه بر انفجارهای پرسرعت نامنظم غلبه می کند. نگهداری مناسب و انتظارات واقع بینانه عمر تجهیزات را به میزان قابل توجهی افزایش می دهد و در عین حال از عملکرد روزانه شما محافظت می کند.

بلافاصله با مهندسان فنی فروش مشورت کنید. قبل از خرید یک شبیه سازی توان عملیاتی جامع اجرا کنید. این شبیه سازی حیاتی را بر اساس سیم سنج های خاص و اندازه های قرقره درخواستی خود قرار دهید. پیکربندی های 630 میلی متری را با تنظیمات بزرگتر مقایسه کنید تا مطابقت ایده آل خود را پیدا کنید. یک رویکرد مبتنی بر داده را برای تضمین موفقیت در تولید خود در نظر بگیرید.

پرسش

س: حداکثر سرعت معمولی یک دسته 630 دو پیچ چقدر است؟

A: مدل استاندارد 630 معمولا بین 1500 تا 2000 RPM کار می کند. از آنجایی که از مکانیک دو پیچ استفاده می کند، این معادل 3000 تا 4000 پیچ در دقیقه است. این محدوده سرعت با خیال راحت مس لخت، مس قلع‌شده و آلیاژهای آلومینیوم مورد استفاده در سیم‌های خودرو و ساختمان را در خود جای می‌دهد.

س: سرعت buncher چگونه بر کشش سیم تأثیر می گذارد؟

A: سرعت های بالاتر به طور تصاعدی نیروی گریز از مرکز را در داخل کمان پرواز افزایش می دهد. این نیرو به طور تهاجمی سیم را به سمت بیرون می کشد و باعث ایجاد سنبله های کششی شدید می شود. سیستم قرقره جمع‌آوری باید به طور فعال این نیرو را با استفاده از ترمز پویا مدیریت و مقابله کند. در غیر این صورت، رشته‌های مسی کشیده می‌شوند یا می‌شکنند.

س: آیا کارکردن ماشین دوتایی با حداکثر سرعت طول عمر آن را کاهش می دهد؟

ج: بله. کارکرد مداوم در نزدیکی حداکثر RPM طول عمر قطعه را به شدت کاهش می دهد. کشش شدید آیرودینامیکی بر کمان های فیبر کربنی فشار وارد می کند. یاتاقان های دقیق به دلیل گرما و لرزش شدید به طور تصاعدی سریعتر فرسوده می شوند. برنامه های تعمیر و نگهداری پیشگیرانه دقیق برای جلوگیری از خرابی های مکانیکی فاجعه بار کاملاً ضروری است.

س: در صورت نوسانات سرعت بانچر چه اتفاقی برای طول لایی می افتد؟

A: نوسانات سرعت باعث کشش ناهمزمان بین کاپستان و کمان پرواز می شود. این عدم تطابق منجر به زمین بسیار ناهموار (طول دراز) می شود. گام ناهموار ساختار هندسی را خراب می کند و باعث خرابی در تست های دقیق الکتریکی می شود، مانند افت امپدانس یا تداخل شدید در کابل های داده.
