کابلها همه جا هستند، اما ماشینهای پشت آنها به راحتی قابل چشم پوشی هستند. اگر در حال تحقیق در مورد تجهیزات تولید هستید یا برای یک خط تولید برنامه ریزی می کنید، به درک اینکه ماشین های کابلی واقعاً به چه معنا هستند و کدام ماشین ها بیشترین اهمیت را دارند کمک می کند. در این مقاله، می آموزید که ماشین آلات کابل چیست، چگونه در تولید کابل قرار می گیرد، کدام نوع ماشین بیشتر رایج است و قبل از انتخاب تجهیزات چه مواردی را باید در نظر گرفت.
ماشین آلات کابل گروهی از ماشین آلات مورد استفاده برای تولید محصولات سیم و کابل از آماده سازی هادی تا سیم پیچی و آزمایش نهایی است.
متداولترین گروههای ماشینی شامل طراحی، رشتهبندی، اکستروژن، جمعکردن یا سیم پیچی و تجهیزات تست هستند.
ماشین آلات کابل مناسب به نوع کابل، مواد، مرحله فرآیند و اهداف تولید بستگی دارد.
برای اکثر خریداران، سوال واقعی تنها این نیست که ماشین آلات کابل چیست، بلکه این است که برای یک جریان تولید کامل و کارآمد به کدام ماشین آلات نیاز است.
ماشین آلات کابل به تجهیزاتی اطلاق می شود که برای تولید سیم و کابل برق استفاده می شود. این شامل ماشینهایی است که هادیها را آماده میکنند، رشتهها را ترکیب میکنند، عایق یا روکش را اعمال میکنند، کابل تمامشده را کنترل میکنند، و کیفیت محصول را قبل از تحویل بررسی میکنند.
در عمل، این اصطلاح اغلب با عباراتی مانند ماشین آلات سیم و کابل، ماشین آلات تولید کابل و تجهیزات تولید کابل همپوشانی دارد. این یک دسته گسترده است، نه یک ماشین واحد.
برای دید وسیعتر از تجهیزات تولید یکپارچه، JOC ماشینآلات کابلی پیشرفته و تجهیزات تولید سیم نشان میدهد که چگونه سیستمهای کشش، رشته، اکستروژن و تکمیل در یک خانواده محصول با هم قرار میگیرند.
ماشین آلات کابل از فرآیند کامل تولید پشتیبانی می کند. بسته به محصول، ممکن است شامل کاهش هادی، پیچاندن یا دسته بندی، عایق، پوشش، محافظ، سیم پیچی و بازرسی نهایی باشد.
برای بهبود سازگاری، افزایش خروجی، کنترل ابعاد محصول و کاهش مشکلات تولید در دسته های مختلف کابل مانند کابل برق، کابل مخابراتی، کابل صنعتی و سیم خودرو استفاده می شود.
تهیه هادی های مسی یا آلومینیومی
ساخت هادی های رشته ای برای انعطاف پذیری و عملکرد
اعمال عایق و لایه های بیرونی محافظ
سیم پیچ محصول نهایی روی قرقره ها یا سیم پیچ ها
بررسی کیفیت الکتریکی و ابعادی قبل از حمل و نقل
اکثر کارخانه های سیم و کابل به گروه کوچکی از انواع ماشین های هسته ای متکی هستند. هر کدام از مراحل مختلف تولید را پشتیبانی می کنند.
| نوع ماشین | عملکرد اصلی | نقش معمولی در تولید |
|---|---|---|
| دستگاه سیم کشی | قطر سیم را از طریق قالب ها کاهش می دهد | آماده سازی هادی |
| ماشین رشته | چندین سیم را به یک هادی می پیچد | تشکیل هادی انعطاف پذیر |
| ماشین اکستروژن | عایق یا ژاکت بیرونی را اعمال می کند | عایق و روکش |
| تجهیزات برداشت یا کویلینگ | کابل را بر روی قرقره ها یا قرقره ها قرار داد | جابجایی و بسته بندی |
| تجهیزات تست | کیفیت الکتریکی و ابعادی را بررسی می کند | کنترل کیفیت |
| بافندگی یا تجهیزات حفاظتی تخصصی | ساختار محافظ یا محافظ را اضافه می کند | ساخت کابل پیشرفته |
ساده ترین راه برای درک ماشین آلات کابل، نگاه کردن به دنباله تولید است.

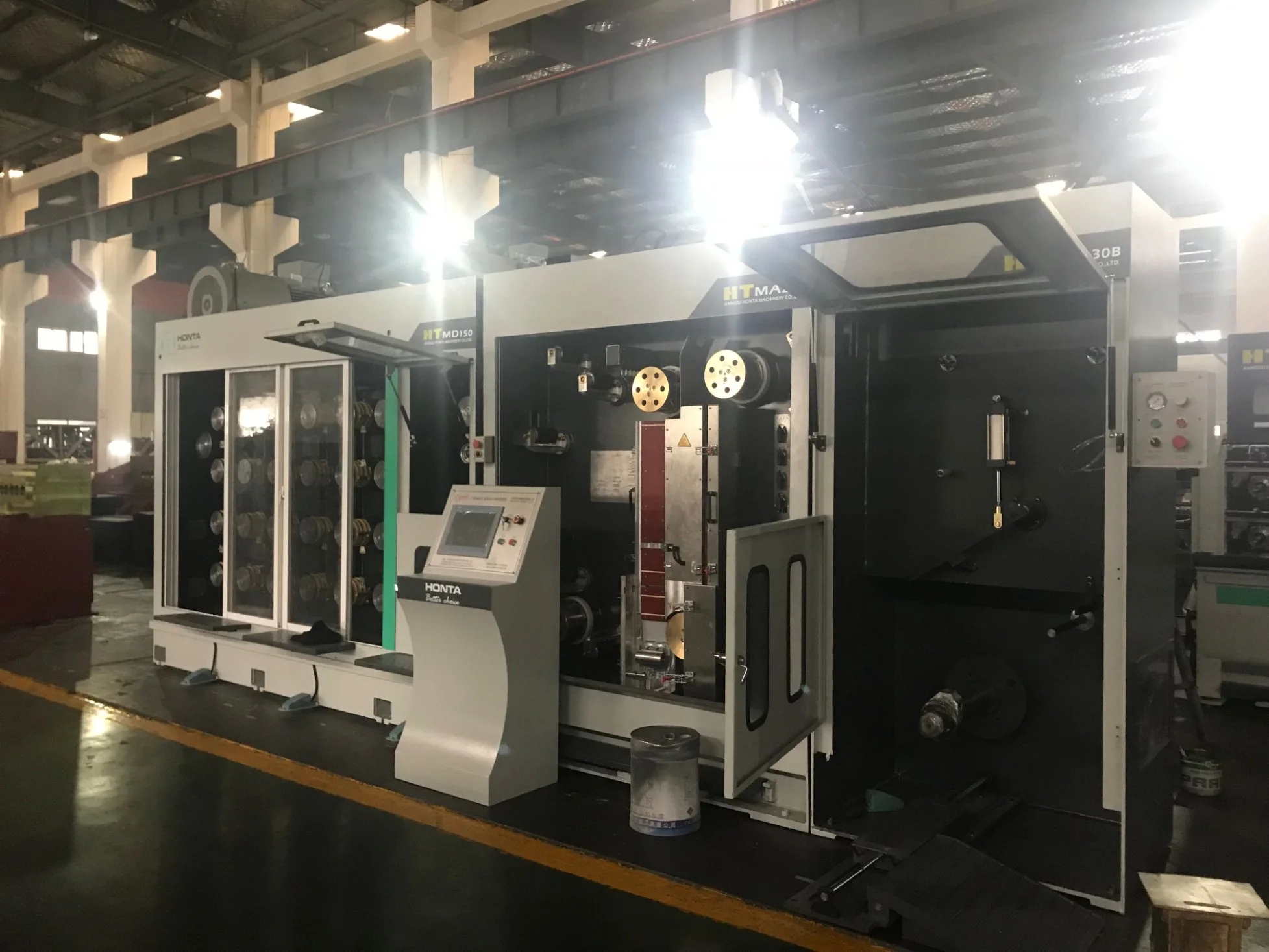

این مرحله اندازه میله یا سیم فلزی را کاهش می دهد و هادی را برای پردازش بعدی آماده می کند. اگر میخواهید این مرحله اول را با جزئیات بیشتری درک کنید، توضیح JOC در مورد اینکه دستگاه سیم کشی چیست، پیشینه مفیدی در مورد چگونگی کاهش قطر سیم و اینکه چرا کشیدن در تولید کابل اهمیت دارد، ارائه میدهد.
چندین سیم ممکن است برای ایجاد یک هادی رشته ای ترکیب شوند. این مهم زمانی است که انعطاف پذیری، استحکام یا ساختارهای کابل خاصی مورد نیاز است.
ماشین آلات اکستروژن عایق و پوشش بیرونی را در اطراف هادی ها اعمال می کنند. این مرحله در بسیاری از خطوط کابل مرکزی است زیرا مستقیماً بر حفاظت محصول و ساختار نهایی کابل تأثیر می گذارد.
هنگامی که کابل تشکیل شد، باید به روشی ثابت و کنترل شده برای ذخیره سازی، حمل و نقل یا جابجایی پایین دست پیچ شود.
کابل تمام شده از نظر دقت ابعاد، عملکرد عایق و سازگاری کلی تولید بررسی می شود.
نکته: اگر ماشینها را ارزیابی میکنید، به جای قضاوت مجزا از یک ماشین، به جریان کامل تولید نگاه کنید. تولید کابل به عنوان یک سیستم کار می کند.
در یک کارخانه واقعی، ماشین آلات کابل به عنوان یک واحد مستقل عمل نمی کند. چندین ماشین در سرعت خط، کنترل تنش، جابجایی مواد و تنظیمات فرآیند هماهنگ می شوند.
برای توضیح عملی در سطح ماشین، مقاله JOC در مورد نحوه عملکرد ماشین کابلی به ارتباط مفهوم کلی ماشین آلات کابلی با عملکرد واقعی ماشین در تولید کمک می کند.
اگر تجهیزات را با هم مقایسه می کنید، نوع دستگاه تنها بخشی از تصمیم گیری است. همچنین باید در نظر بگیرید که آیا تجهیزات با محدوده محصول و برنامه تولید شما مطابقت دارد یا خیر.
سازگاری مواد: دستگاه باید از هادی و مواد عایق که قصد اجرای آن را دارید پشتیبانی کند.
محدوده تولید: اندازه سیم، نوع کابل و توان عملیاتی که تجهیزات برای آن طراحی شده است را بررسی کنید.
سطح اتوماسیون: سیستم های کنترل بهتر می توانند سازگاری را بهبود بخشند و تنظیم دستی را کاهش دهند.
یکپارچه سازی خط: تجهیزات باید به راحتی در مراحل بالادست و پایین دست قرار گیرند.
تعمیر و نگهداری و پشتیبانی: خدمات آسان و پشتیبانی فنی موجود در تولید روزانه اهمیت دارد.
ماشین آلات کابل برای تولیدکنندگانی که نیاز به تولید اختصاصی، قابل تکرار و مقیاس پذیر محصولات سیم یا کابل دارند، مناسب است.
به ویژه برای موارد زیر مرتبط است:
تولید کنندگان سیم و کابل خطوط تولید را ایجاد یا گسترش می دهند
کارخانه هایی که از فرآوری پایه به خروجی با حجم بالاتر می روند
کسبوکارهایی که نیاز به کنترل کیفی سختتر در مراحل مختلف فرآیند دارند
تیمهایی که بهجای دستکاری دستی یکباره، تولید کابلهای سفارشیشده را برنامهریزی میکنند
اشتباه رایج: انتخاب تجهیزات فقط بر اساس یک مشخصات ماشین. در بیشتر موارد، تصمیم بهتر این است که ماشین آلات را با ترکیب کامل محصول و جریان تولید تطبیق دهیم.
انتخاب درست بستگی به آنچه می خواهید تولید کنید دارد. کارخانه ای که سیم عایق بندی شده ساده تولید می کند، به همان تنظیماتی که سیم پیچی پیچیده تر یا کابل مخصوص تولید می کند، نیاز ندارد.
این خط برای تولید به چه محصولاتی نیاز دارد؟
از چه مواد هادی استفاده خواهد شد؟
آیا به یک دستگاه یا یک خط تولید هماهنگ نیاز دارید؟
اتوماسیون، نظارت و کنترل کیفیت چقدر مهم هستند؟
به چه سطح خروجی و انعطاف پذیری نیاز دارید؟
| اگر نیاز به... | تمرکز بر... |
|---|---|
| قطر هادی را کاهش دهید | ماشین آلات نقشه کشی |
| هادی های رشته ای انعطاف پذیر ایجاد کنید | تجهیزات رشته یا دسته بندی |
| عایق یا پوشش بیرونی را اعمال کنید | ماشین آلات اکستروژن |
| کابل تمام شده را تمیز و کارآمد اداره کنید | سیستم های جذب، سیم پیچی و سیم پیچی |
| قبل از خرید گزینه های گسترده تر تجهیزات را بررسی کنید | کاتالوگ های فنی و صفحات محصول یکپارچه |
اگر میخواهید قبل از مقایسه مدلها یک مرور کلی محصول داشته باشید، JOC منابع دانلود ماشینآلات کابلی قدم بعدی مفیدی است زیرا شامل کاتالوگ ماشینآلات کابلی و اسناد محصول مرتبط است.
ماشین آلات کابل سیستم تجهیزاتی است که برای تولید محصولات سیم و کابل از آماده سازی هادی از طریق عایق کاری، سیم پیچی و آزمایش استفاده می شود. هنگامی که گروه های اصلی ماشین آلات و مکان های تولید را درک کردید، انتخاب تجهیزاتی که با نیازهای فرآیند واقعی کارخانه شما مطابقت دارد بسیار آسان تر می شود.
الف: ماشین آلات کابل به ماشین هایی گفته می شود که برای تولید سیم و کابل از جمله تهیه هادی، عایق کاری، سیم پیچی و تجهیزات کنترل کیفیت استفاده می شود.
پاسخ: در بسیاری از موارد، بله. این اصطلاحات اغلب در هنگام بحث در مورد تجهیزات برای تولید سیم و کابل برق به جای یکدیگر استفاده می شوند.
A: این بستگی به محصول دارد. ماشینهای ترسیم، رشتهبندی و اکستروژن اغلب مرکزی هستند، اما مهمترین ماشینی است که مرحله حیاتی را در خط محصول هدف شما کنترل میکند.
A: خیر. ترکیب تجهیزات به نوع کابل، مواد هادی، طراحی محصول و اینکه آیا کارخانه به یک دستگاه یا یک خط کامل نیاز دارد بستگی دارد.
A: با برنامه محصول، مواد مورد نیاز، مراحل فرآیند و اهداف خروجی خود شروع کنید. سپس ماشین آلات را بر اساس جریان تولید کامل به جای یک ویژگی ماشین جدا شده انتخاب کنید.
